等离子去胶O₂流量怎么选？氧气流量、压力与速率的关系

等离子去胶的O₂流量应从设备已验证条件出发，在记录实际压力、功率、温度和装载的前提下分档比较，没有适用于所有机型的统一sccm数值。

调试等离子去胶工艺时，氧气流量是经常需要调整的参数。看到光刻胶去得慢，直觉上会认为：多通一些氧气，反应应该更充分。

实际情况却不总是如此。有的设备增加氧气后，去胶速度有所提高；有的变化不大；还有的压力和放电状态一起改变，原本稳定的工艺反而出现波动。

原因在于，流量计控制的是进入设备的氧气，而去胶真正依赖的是到达胶膜表面的活性物种。两者之间，还隔着放电、气体输运和表面反应几个环节。

选择O₂流量，需要把这些环节放在一起看。

面板上的sccm，表示的是什么？

等离子去胶机上的气体流量通常以sccm表示，即折算到规定标准温度、压力条件下的每分钟立方厘米气体流量。不同仪表采用的参考条件可能不同，比较数据时应以设备说明为准。

它不是气体在真空腔体中实际占据的体积，也不是腔体压力。

流量一般由质量流量控制器，也就是MFC调节。使用时除了设定数值，还需要确认控制器对应的气体、量程和校准条件。若仪表采用气体转换功能或修正系数，应按制造商规定配置。

这也解释了一个常见现象：两台设备都设置相同的sccm，去胶结果却可能不同。它们的腔体、等离子源、排气能力和装载并不一定相同。不同源结构的特点，可结合ICP与CCP等离子去胶的区别了解。

氧气进入腔体后，并不会全部直接参与去胶

在氧基灰化过程中，氧气经过等离子体激发，产生能够与光刻胶反应的活性氧物种。它们到达胶面后，与有机组分反应，使胶膜逐渐变薄，产物再脱附并排出。

因此，影响去胶的并不只是通入了多少氧气，还包括其中有多少转化为有效活性物种，以及有多少能够到达目标位置。反应机理可参阅O₂等离子去胶原理；功率、温度与装载的共同影响，可结合等离子去胶速率的影响因素理解。

如果当前工艺确实受到反应物供应限制，适当增加流量可能有效。但在功率和其他条件不变时，增加供气也可能改变气体停留时间、解离比例和放电状态，表面获得的活性物种未必同比增加。

氧气已经足够，而胶表面存在难反应的硬化层时，继续加流量也未必能解决问题。

调O₂流量之前，先看压力怎样控制

流量和压力不是同一个参数，却彼此关联。

当排气条件基本不变时，增加进气通常会使腔体压力上升。如果设备通过节流阀自动保持压力，增加流量后，阀门则需要相应改变排气状态。

于是，同样是"增加氧气"，可能出现两种不同的实验：

有些设备的操作资料会直接给出气体流量与压力之间的对应关系，帮助操作者建立工艺条件。这种关系属于具体设备，不能搬到其他腔体上使用。关于供气、控压与排气结构，可参阅等离子去胶设备的结构与选型。

如果调试时只记录流量，没有保存实际压力，就很难解释速率变化究竟来自哪里。

总流量和氧气比例，要分开调整

采用O₂与N₂等混合气体时，经常会把"氧气更多"和"氧气比例更高"混为一谈。

例如，O₂与N₂都从原来的设定同比增加，氧气比例没有改变，总流量却提高了。另一种做法是保持总流量不变，增加O₂、减少N₂，此时改变的是配比。

两种调整的作用不同，不宜放在一起比较后直接下结论。

添加气体可能改变电子能量分布、活性物种生成和反应过程。丹麦技术大学纳米加工平台的灰化开发记录，也将气体配比作为独立变量进行比较。因此，不能默认纯氧一定最快，也不能把某一种混合比例当作通用答案。

对于已经验证的生产配方，改变气体比例还需要重新检查下层材料。去胶提速，不代表材料保护条件也同时改善。

同一套流量，为什么少载合格、满载却有残胶？

装载增加后，需要处理的胶膜面积通常也增加，活性物种消耗和反应产物负荷随之变化。工件间距、托盘和夹具还会改变气体通路。

这时，增加O₂流量可以作为一个试验方向，但不能按晶圆片数简单成倍增加。供气增加后，设备能否维持压力、等离子源能否有效激发，以及内部位置是否仍被遮挡，都需要确认。

丹麦技术大学纳米加工平台的灰化开发记录，分别测试了单片、满载和不同基片尺寸下的参数影响。在其测试条件中，总流量的影响与配比、压力等因素并不相同。这类结果说明，流量选择应绑定具体装载，而不是脱离工件只讨论一个数值。

如果只有某一层或某个位置处理不足，优先检查气体通路和装载往往更有价值。提高全腔处理强度，可能让其他位置过处理，却没有消除局部遮挡。更详细的均匀性讨论可参阅12英寸晶圆等离子去胶与整片均匀性。

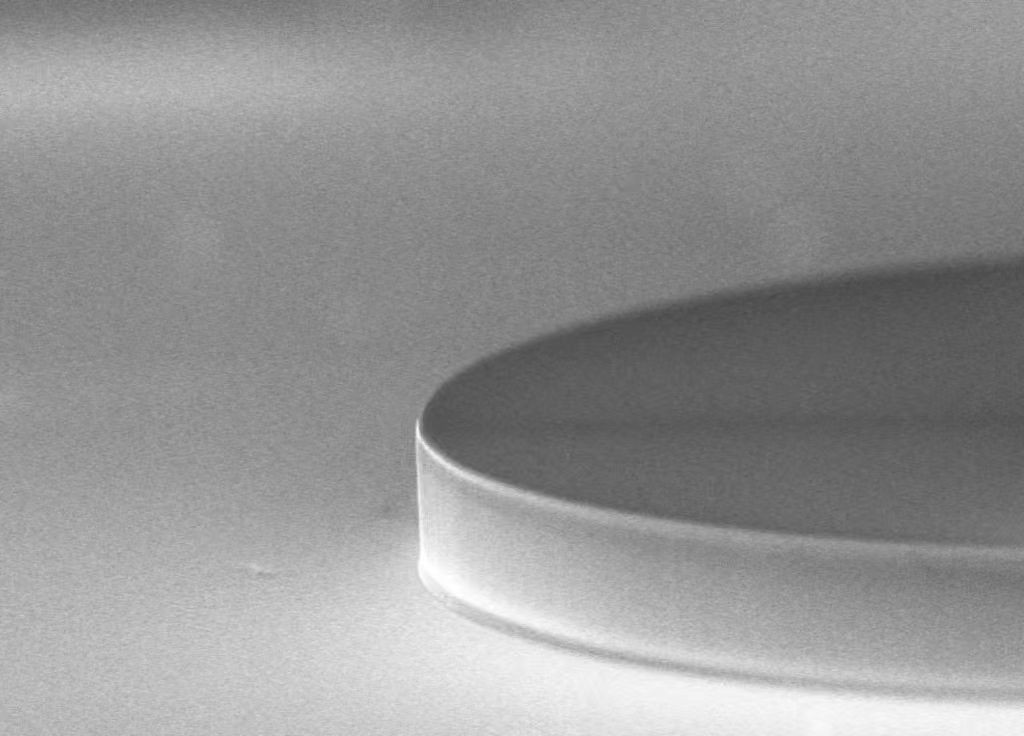

图1　图形晶圆表面。不同图形、胶膜面积与装载位置需要分别确认去胶结果；本图用于工件展示，不代表特定O₂流量下的测试结果。

实际调试时，怎样选出合适的O₂流量？

先建立一组能够重复的基准

固定胶种、厚度、前道历史、装载和测量方法，重复现有条件。温度、腔体状态和点火过程也应尽量一致。

如果基准本身波动很大，就不宜急着判断某个流量更好。否则，设备逐渐升温带来的速率变化，可能被误认为增加氧气的效果。

在设备允许范围内分档比较

以已有稳定条件或制造商建议为起点，选择较低、基准和较高的流量条件进行比较。没有对应设备和样品信息时，直接给出一个"推荐sccm"往往缺乏意义。

如果设备支持稳定的自动控压，可以先保持压力、功率、气体比例和温度条件尽量一致，考察流量变化。若无法保持压力，就应将流量与压力作为组合条件记录。

各档之间保留基准复测，有助于发现随时间发生的漂移。

同时看去除、分布和材料变化

每组实验至少要回答三个问题：胶去除了多少，最慢位置是否改善，下层材料有没有发生不允许的变化。

不应只选中央去胶最快的一档。如果更高流量没有带来稳定的质量或周期收益，却增加了控压负担和气体消耗，就没有必要继续追高。

选定范围后，再用真实装载、困难图形和连续批次确认。适合生产的条件，应当允许正常来料波动，而不是稍有变化就出现残胶。

增加氧气仍然无效时，应该检查什么？

如果胶膜整体去除正常，只剩少量顽固残留，应先判断残留性质。无机或复合残留不一定能靠氧灰化继续清除。若需要评估后清洗路径，可参阅湿法去胶与等离子去胶的区别。

如果整片都变慢，可以查看实际功率传递、温度、气体读数和压力趋势。流量面板显示正常，也不等于气路和仪表状态永远不变，需要结合校准与维护记录判断。

如果维护后突然变化，应核对进气部件、载台和排气通路是否恢复到原状态。若仅局部异常，则结合位置图检查遮挡、热接触和分布。残留检查与材料保护可参阅8英寸晶圆等离子去胶中的相关讨论。

向DLD Plasma咨询O₂流量或去胶工艺时，建议同时提供腔体及装载情况、气体配比、实际压力、功率、温度和残留位置。只有把这些条件对应起来，才能判断问题是否真的出在氧气供应上。

常见问题

1. 等离子去胶的O₂流量一般设多少sccm？

没有适用于所有设备的固定值。腔体大小、等离子源、抽气能力、胶膜面积和装载都会影响选择。应从设备已验证条件出发，再通过样片比较确定范围，不宜直接复制其他机型的数字。

2. 氧气流量越大，去胶速度越快吗？

不一定。增加流量可能改善反应物供应，也可能改变压力、停留时间和放电状态。如果限制来自硬化胶层、温度或局部输运，单独增加氧气的效果可能很有限。

3. 调整O₂流量后，需要同时调整压力吗？

需要观察并管理压力，但不一定主动改变目标压力。若要比较恒压下的流量影响，应让设备保持相同压力；若设备无法独立控压，则必须记录两者共同变化，不能把全部效果归因于流量。

4. 纯氧去胶和O₂/N₂混合气体，哪个更快？

取决于设备、胶膜和处理条件。混合气体可能改变等离子体及反应过程，但不存在适用于所有工艺的最佳比例。比较时应说明总流量、压力和温度，并检查材料兼容性。

5. 从8英寸换到12英寸晶圆，O₂流量要增加多少？

不能只按晶圆面积比例换算。更换尺寸后，载台接触、有效处理区域、胶膜负荷和空间分布都可能变化。原配方可作为开发参考，但需要重新验证整片去除、边缘残留和材料保护。

6. MFC量程越大，越适合工艺开发吗？

不一定。应看常用设定是否处于控制器规定的有效控制范围，并核对低流量段的精度、重复性和响应。过大的量程不一定有利于小流量控制，还要确认氧气对应的校准或气体配置。

7. 增加O₂流量后仍有残胶，下一步怎么做？

先看残留是整片分布还是局部集中，再核对胶膜历史、实际温度、压力和功率状态。局部问题检查通路与遮挡，顽固残留则需要分析成分。不要在原因不清楚时，反复同时增加流量、功率和时间。

结语

O₂流量的选择，本质上是在"供气条件—放电状态—表面反应—产物排出"这条链上找一个稳定点。面板上的sccm只是一个输入值，真正决定去胶效果的是到达胶面的活性物种，以及它们与胶膜、下层材料之间的相互作用。调试时把流量和压力一起记录，把基准条件和真实装载一起验证，比单纯追高一个数值更有参考价值。
