氧等离子体为什么能去除光刻胶
O₂ 等离子去胶利用放电产生的活性氧，使光刻胶中的有机组分发生氧化分解，形成 CO、CO₂、水蒸气等挥发性产物，再通过真空系统排出。它的核心是表面化学反应，而不是把胶层机械剥离，也不是单纯依靠高温把胶“烧掉”。[1]
实际加工中，能否去净光刻胶，取决于活性粒子能否到达胶层、胶层是否容易反应，以及产物能否及时脱附和排出。放电已经点亮，只能说明等离子体已经形成，不能据此判断去胶速度、均匀性或材料损伤。
从氧分子到活性氧
常温下的氧分子与光刻胶不会以适合生产的速度直接反应。RF 或微波电源向放电提供能量，电子在电场中获得能量，与氧分子碰撞，引发解离、激发和电离。由此产生的等离子体包含中性氧分子、氧原子、电子及离子等多种组分，不能把 O₂ Plasma 简单理解为“氧离子”。[1]

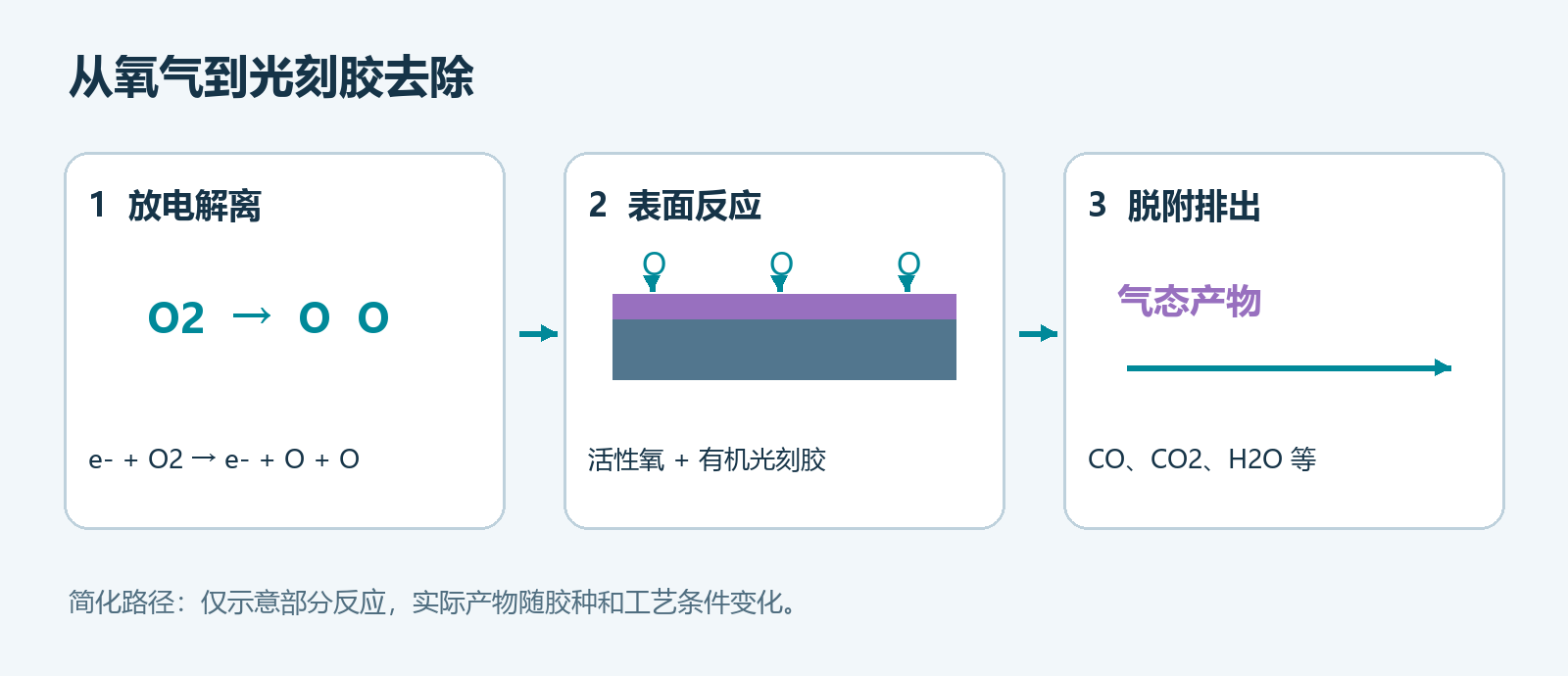

其中一个简化的解离通道可写为：
e⁻ + O₂ → e⁻ + O + O
这里的 e⁻ 表示电子，O 表示氧原子。这条式子只用于说明电子碰撞解离，不代表放电中的全部反应。部分资料用 O* 作为活性氧的示意符号；阅读具体文献时，应区分作者是在指代活性粒子，还是特定的电子激发态。
中性氧原子不带电，但仍有较高的化学活性。它可以参与有机胶层的氧化，因此去胶并不一定需要强烈的离子轰击。对于材料敏感的晶圆，设备设计往往需要在有效反应和不希望出现的离子作用之间取得平衡。
光刻胶在表面发生了什么反应
光刻胶不是成分单一的纯物质，通常由聚合物树脂及其他配方组分构成。活性氧与胶层接触后，会经过一系列表面反应，使有机结构逐步氧化、断裂，形成较小的分子。满足挥发条件的产物离开表面，被气流和真空系统带走，胶层因而逐渐减薄。
有机光刻胶 + 活性氧 → 挥发性氧化产物 → 真空排出
上述表达是过程示意，并非配平的化学反应方程式。产物中常见 CO、CO₂ 和 H₂O，也可能存在其他中间产物或碎片；不能用一个固定分子式概括所有胶种的去除过程。[1]
“灰化”也不意味着应该在晶圆表面留下灰。理想情况下，可反应的有机部分转化为挥发性产物。如果胶中存在含硅、含金属组分，或表面混有前道刻蚀副产物，处理后仍可能留下非挥发性残留。此时继续延长纯氧处理，不一定能解决问题。
活性氧产生了 为什么仍会去胶不均匀
活性粒子从生成位置到晶圆表面之间，还要经历输运。部分粒子会在气相或腔壁上复合、损失；复杂沟槽、遮挡和不同装载位置也会改变局部反应物供应。到达某一位置的活性氧，并不等于源区生成的全部活性氧。
这也是工艺调试不能只看电源读数的原因。腔体结构、气体分布、载具、晶圆温度和胶层状态共同影响最终结果。比如同一片晶圆的中心与边缘出现去胶差异，应同时排查供气分布与热接触，而不是先认定功率不足。
直接式与远程式去胶有什么不同

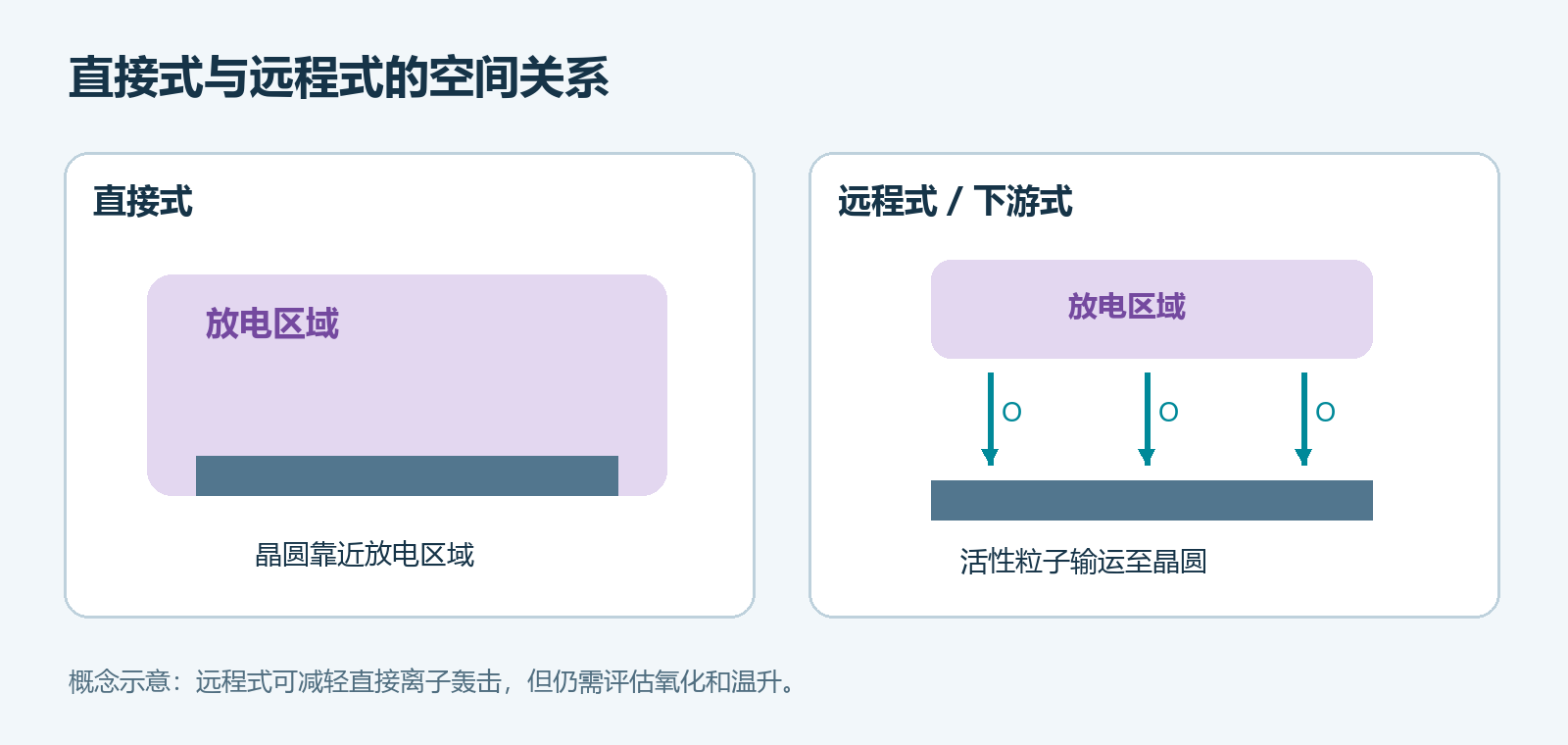

直接式处理让样品位于放电区域内或靠近放电区域，晶圆可能同时受到中性活性粒子、离子和辐射作用。远程或下游式处理则把主要放电区与样品区分开，目的之一是减轻晶圆表面的离子轰击。
远程式不等于“没有损伤”。中性活性氧仍可能氧化暴露材料，晶圆也可能升温。CCP、ICP 描述的是能量耦合方式，直接式、远程式描述的是放电区与样品的空间关系，不能将这两组术语当作同一分类。
功率 流量 压力和温度应如何理解
这些参数控制的是相互关联的环节：活性粒子生成、输运、表面反应和产物排出。MKS 的应用资料也将功率、温度、总流量和压力视为需要按具体应用优化的变量。下表给出工程调试时的观察方向，不是可直接移植的工艺配方。
| 参数 | 需要观察什么 | 常见误判 |
|---|---|---|
| 源功率 | 放电稳定性、去胶结果及热负荷；有偏置时区分源功率与偏置功率。 | 功率翻倍，去胶速度必然翻倍。 |
| O₂ 流量 | 与压力控制、抽速、装载量配合后的供气与去胶一致性。 | 流量越大，到达胶层的有效活性氧一定越多。 |
| 腔体压力 | 放电、碰撞与输运条件，以及片内分布的变化。 | 真空度越高，去胶效果就越好。 |
| 晶圆温度 | 实际片温、热接触和连续加工后的温升。 | 载台设定温度就是整片晶圆的实际温度。 |
| 处理时间 | 残胶去除终点，以及已经去净区域的后续暴露。 | 时间足够长就一定能去净，而且不会影响底层。 |
调试时可先固定来料与装载条件，再逐步改变参数并保留对照样片。对比结果至少应覆盖残留、均匀性和底层材料变化。只有去胶速率而没有胶种、膜厚、片温和检测方法的数据，不足以判断设备是否适合实际产品。
哪些材料和残留需要特别评估
暴露金属与氧敏感材料。氧等离子体可能改变表面氧化状态。即使光刻胶已经去除，后续接触、键合或沉积仍可能受到影响。含碳低介电常数材料、功能聚合物等，也不能默认对氧等离子体具有足够耐受性。部分材料堆叠需要采用不同化学体系，或者调整整体去胶路线。
硬化胶与复杂残留。胶层经过强交联、离子注入或刻蚀后，状态可能与原始涂胶时明显不同。若普通去胶条件难以奏效，应结合前道历史和残留成分判断是否需要分步处理或后清洗，不能把所有问题都归结为时间不够。
显影后的薄层残胶。Descum 的目标是清除开口底部残胶，同时保留主体胶图形。处理过量会消耗胶层并可能改变图形尺寸；氧等离子体也可能氧化开口处暴露的表面。因此，整层去胶与 Descum 不能共用同一套验收思路。
如何判断工艺真正完成
建议把验收问题拆开：光刻胶是否去净，底层是否完好，后续工序是否正常。膜厚测量和显微观察可用于检查去除情况；更严格的要求还可能需要表面成分、电性或后道工艺结果验证。接触角降低只能说明润湿状态发生变化，不能独立证明没有残胶。
如果设备提供终点监测，应先建立监测信号与样片去净结果之间的对应关系。单纯按固定时间结束，或看到等离子体颜色发生变化，都不能替代适用的验收标准。
常见问题
O₂ 等离子去胶是否属于低温工艺
低温等离子体描述的是一种非热平衡状态，并不保证晶圆始终接近室温。放电作用、表面反应和加热载台都可能影响片温，应以实际测量和材料热预算判断。
没有明显离子轰击也能去胶吗
可以。活性氧参与的化学反应能够去除有机胶层，这也是远程或下游式灰化的重要基础。但具体速率和适用胶种仍取决于工艺条件。
氧等离子体能去除金属氧化层吗
不应把它当作通用的金属氧化物去除方法。氧化性环境可能进一步改变金属表面的氧化状态；去有机胶和去氧化层是不同任务，需要分别选定工艺。
为什么换一种光刻胶后 原配方不好用了
树脂体系、交联程度、胶厚和前道历史都会改变去胶难度。换胶后应重新确认残留与材料影响，不能仅凭相同的初始膜厚判断可直接沿用配方。
评估 O₂ 等离子去胶方案时，可向深圳深光达科技有限公司提供胶种、胶厚、前道加工历史、晶圆尺寸、暴露材料和验收要求，以便围绕实际样片讨论设备配置和验证步骤。
参考资料
[1] 等离子清洗技术
