8英寸晶圆等离子去胶：原理、均匀性与设备选型

8英寸晶圆等离子去胶，是利用等离子体中的活性物种去除200 mm晶圆表面光刻胶的干法工艺。氧基灰化是常用方式，工艺验证既要确认整片去净，也要检查暴露材料、图形和后续工序是否受到影响。

在晶圆加工中，光刻胶是一层临时保护膜。它通过曝光、显影形成图形，让刻蚀、电镀等工序在指定区域进行。完成任务后，这层胶需要被清除，露出下面的材料，继续下一道加工。

去胶的难点往往出现在最后：大部分胶已经去掉，边缘或小开口里却还有残留；继续延长处理时间，又担心已经露出的金属和介质受到影响。

对于8英寸晶圆，这个问题尤其需要从整片来看。行业里所说的8英寸晶圆，通常指直径200毫米的晶圆。设备不仅要处理中央的一小块区域，还要让中心、边缘和不同图形位置都达到要求。

等离子体是怎样去掉光刻胶的？

等离子去胶通常在受控的低压环境中进行。工艺气体进入腔体后，通过射频或其他激励方式获得能量，形成包含电子、离子、自由基等粒子的等离子体。

以常见的氧基去胶为例，活性氧物种到达胶膜表面，与其中的有机组分反应，使其逐渐转化为能够脱附的产物，再由真空系统排出。这个过程通常也称为等离子灰化。更详细的反应机理可参阅等离子灰化工作原理。

光刻胶因此逐渐变薄，并不是整层胶膜直接从晶圆上剥落。离子作用可能参与材料去除，但其强弱与等离子源、基片位置和偏置条件有关。

一次完整处理通常包括装片、抽气、供气稳压、等离子处理、结束放气和取片。看起来只是几个步骤，实际每一步都影响重复性。例如，点火前气氛是否稳定、晶圆背面的接触是否一致，都可能使相同配方产生不同结果。

为什么小样去得干净，整片晶圆却未必？

把晶圆切下一小块做测试，常用于初步判断胶能不能去除。但小样通过，只能说明对应条件下反应可行，还不能代表整片工艺已经成熟。

首先是反应面积变了。整片胶膜会消耗更多活性物种，也会产生更多反应产物。其次，小样往往借助载片或粘接材料固定，其传热和电气条件与整片晶圆不同。

更关键的是空间分布。气体从哪里进入、从哪里排出，等离子体怎样分布，晶圆中心和边缘的温度是否相近，都会影响各位置的去胶速度。

例如，Samco公开的200 mm单片设备技术报告会同时讨论载台设计、片内灰化分布和完整周期。该报告针对其特定设备与工艺，不能将其中的结果直接套用于其他去胶方案。

因此，"可以放入8英寸晶圆"和"能够稳定完成8英寸晶圆去胶"，是设备评估中需要分别确认的两件事。

去胶均匀性，为什么会影响材料保护？

假设一片晶圆的中心先去净，边缘还剩一层薄胶。如果继续处理直到边缘合格，中心已经暴露的材料就会多承受一段等离子作用。

这段额外处理是否可以接受，要看下层是什么材料。有些表面允许一定余量，有些金属、介质或器件结构则比较敏感。

所以，提高均匀性的价值不只是让数据好看。它能够缩小不同位置清除时间的差异，让工艺更容易同时满足"胶去干净"和"下层材料保持完好"。

测试时应覆盖中心、中间区域和边缘，并事先说明测点与边缘排除范围。如果比较不同设备，还要统一均匀性的计算方法。仅看报价单上的一个百分数，容易忽略测试条件的差别。

对于图形晶圆，还需要检查大小开口和不同图形密度。空白涂胶片上的去除分布，不能完全代表实际器件图形。

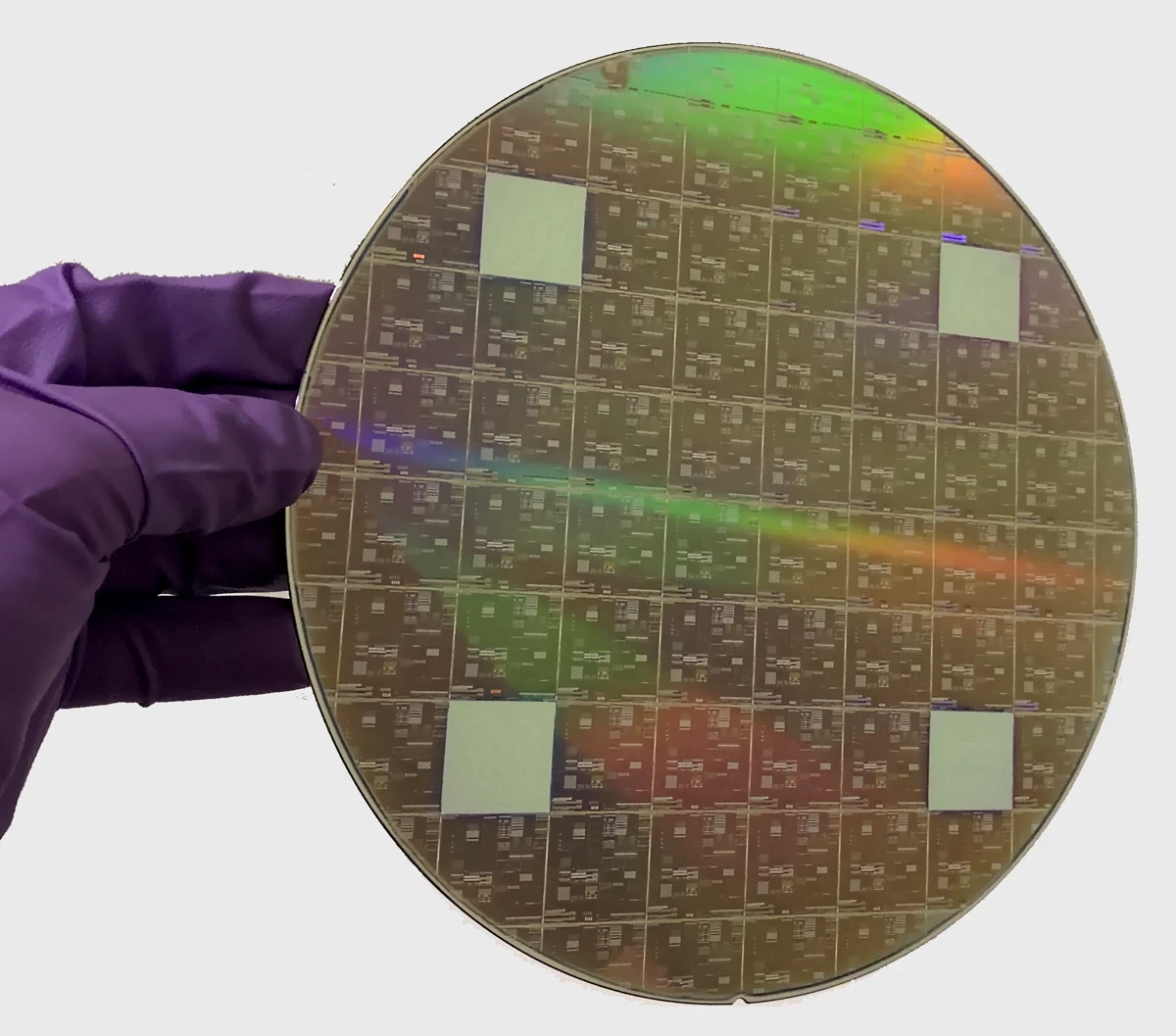

图1　加工后的200 mm硅晶圆实拍

同样是8英寸晶圆，去胶时间为什么差很多？

光刻胶经历的工序不同

胶种和厚度只是基础信息，烘烤、刻蚀、离子注入等前道经历同样重要。经过这些工序后，胶膜可能发生交联、表层硬化，或混入其他反应组分。

因此，刚涂覆的标准胶片处理得很快，不代表真实产品也能达到相同速度。设备打样应尽量使用经过实际前道工序的晶圆。

晶圆实际温度不同

温度影响表面反应和产物脱附。在适用范围内，升温可能帮助去胶，但不能忽略金属、介质、临时键合材料和器件本身的温度限制。

载台显示的温度，也不等于晶圆所有位置的实际温度。背面颗粒、翘曲、夹持和接触状态都会改变传热。出现局部去胶偏慢时，除了检查气流和功率，也应看看背面与载台之间发生了什么。

处理目标不同

整体去胶是清除已经完成任务的光刻胶。Descum通常是去掉显影后开口里的薄残胶，同时保留主体胶图形。

后者不能只追求清除速度，还要控制胶厚损耗和开口尺寸变化。因此，Descum验证应同时记录残胶清除情况和主体图形变化。

如果把整体去胶的条件直接用于Descum，可能在开口清洁的同时，把需要保留的图形也改变了。

胶去掉了，为什么还会留下东西？

等离子去胶后看到的残留，不一定都是没去完的光刻胶。

它可能是硬化的有机层，也可能包含刻蚀过程中形成的侧壁沉积、金属相关组分或其他难挥发物。氧基灰化能够去除其中的有机部分，却不一定能把所有成分都变成气体排走。

遇到这种情况，应先看残留出现在哪里、经过处理后有没有变化，再结合适合的显微或成分检测判断。

如果增加时间后残留几乎没有减少，而下层材料已经发生变化，就不宜继续把问题归结为"处理量不足"。某些流程需要灰化与后清洗配合，具体应由残留性质和材料兼容性决定。

8英寸去胶应该选ICP、CCP，还是远程等离子？

这些名称并不在同一个分类层面。

ICP和CCP描述产生等离子体的能量耦合方式。ICP采用感应耦合，CCP采用电容耦合。直接或远程结构，则描述放电区域与工件之间的位置关系。更详细的对比可参阅ICP与CCP去胶的区别。

对于去胶，除了活性物种供应，还需要考虑晶圆受到的离子作用、光辐射、充电和温升。不能单凭"ICP"判断低损伤，也不能认为"远程"就适合所有材料。采用下游灰化结构的设备，同样需要限制不耐氧化材料的使用。

如果任务是固定材料的常规去胶，可以先看设备是否稳定满足质量与产能要求；如果涉及敏感材料、复杂胶膜或较宽的工艺开发范围，再重点比较不同源结构和控制方式提供的调节能力。

晶圆直径决定机械与处理区域要求，胶膜和材料堆叠才进一步决定工艺配置。

评估设备时，哪些结果比最大功率更有用？

单片设备与批量设备也应按这些条件比较。单片结构便于逐片管理载台状态和过程记录；批量结构则要重点验证不同片位、间距和装载负荷。哪一种更合适，需要结合实际产品组合与完整周期计算。

向DLD Plasma咨询8英寸晶圆去胶方案时，可提供胶种、厚度、前道工序、暴露材料、允许温度和目标产能。如果已有残胶或材料损伤问题，附上位置图和检测结果，会更有助于确定打样方向。

常见问题

1. 8英寸晶圆是200毫米还是203.2毫米？

在半导体行业的常用规格中，8英寸晶圆通常指200毫米晶圆，并非按英寸直接换算成203.2毫米。选设备时仍应确认晶圆直径、厚度、定位特征，以及是否带有载片或临时键合结构。

2. 8英寸晶圆等离子去胶一般需要多长时间？

没有适用于所有晶圆的固定时间。胶种、厚度、硬化程度、温度和装载都会影响结果。比较设备速度时，应区分等离子处理时间与完整生产周期，并确认双方达到相同残留和材料保护要求。

3. 晶圆中心去干净了，边缘还有残胶怎么办？

先检查边缘初始胶厚、气体与等离子分布、温度接触，以及夹持或边缘部件的影响。只延长时间可能让中心过处理。应通过位置测量找到差异来源，再调整工艺或结构。

4. 氧等离子去胶会损伤晶圆上的金属吗？

可能改变部分金属的氧化状态或表面性质，具体取决于材料与处理条件。如果后续涉及电镀、接触或键合，应同时检查去胶效果和金属表面及连接性能，不能只凭外观判断。

5. 8英寸晶圆去胶选单片机还是批量机？

固定流程、大批量任务和多品种研发的侧重点不同。单片方案需要看逐片周期与自动搬运，批量方案需要看各片位一致性和满载效果。应以实际条件下每小时的合格产出比较，而不是只看一次能放多少片。

6. 6英寸晶圆的去胶配方能直接用于8英寸吗？

可以作为开发参考，但不能直接视为已验证配方。晶圆面积、气体消耗、载台接触及边缘条件都发生了变化，需要重新检查整片残留、均匀性和材料保护。

7. 等离子去胶后，还需要湿法清洗吗？

取决于残留性质和后续工艺。若仍有难挥发的无机或复合残留，可能需要匹配的后清洗；如果检测和后续工序已满足要求，也未必需要额外湿洗。两种情况都应通过实际样片确认。

结语

8英寸晶圆的去胶效果，不能只看一片、一个位置或一个时间点。整片残留、片内分布、下层材料和完整周期都需要纳入比较。设备能否稳定做到，最终仍取决于真实样品与前道历史条件下的验证结果。
