等离子灰化（Plasma Ashing）是一种干法去胶工艺，常用氧等离子体中的活性氧将光刻胶氧化分解为CO、CO₂和水蒸气等气态产物并排出，主要用于晶圆加工后的光刻胶去除。
等离子灰化也称等离子体灰化，针对光刻胶时常称光刻胶灰化。氧等离子灰化对应英文O₂ plasma ashing，是等离子去胶的常见方式。它与氧等离子清洗都可利用活性氧处理有机物，但前者重点去除目标胶层，后者通常侧重表面污染物清除，不能直接套用同一配方。
“灰化”这个名称容易让人想到燃烧后留下灰烬，但半导体工艺追求的恰恰是尽量不留残余：有机组分转化为挥发性产物后被抽走。若处理后仍有颗粒、薄膜或无机残留，不能仅凭“已完成灰化时间”认定清洗结束。
氧等离子体去胶原理：等离子灰化如何去除光刻胶？
氧等离子体去胶主要依靠活性氧的化学氧化反应，强离子轰击不是必要条件。
氧气进入反应系统后，射频或微波放电为电子提供能量。电子与氧分子碰撞，形成氧原子等活性物种，同时也会产生离子和激发态粒子。到达光刻胶表面的活性氧参与氧化反应，使有机组分逐步分解，生成CO、CO₂、水蒸气等气态产物，再由真空系统排出。
这一过程可分为活性物种生成、表面输运、氧化反应和产物排出四步。图中展示的是简化路径；不同胶种及前道处理会改变反应难度和残留类型。
中性活性氧能够参与去胶。评估晶圆是否受损时，还需检查离子、紫外辐射、温度和化学反应的共同影响。更详细的反应过程可参阅O₂等离子去胶原理：活性氧如何去除光刻胶。

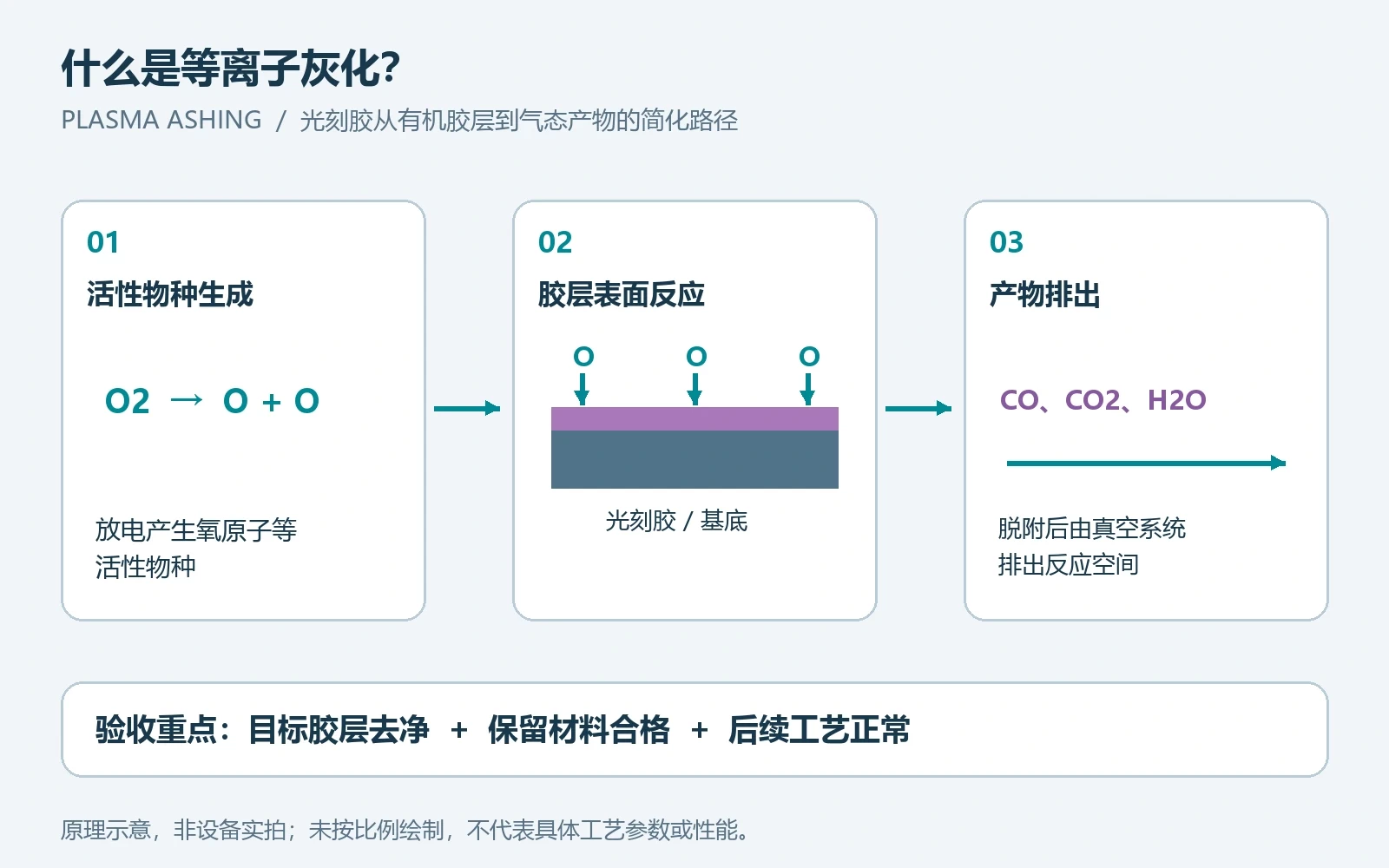

图1：氧等离子灰化的简化反应路径。示意图不代表具体设备结构、尺寸或性能。
Ashing、Stripping、Descum区别：灰化、去胶与去残胶
Ashing强调有机胶层分解，Stripping是光刻胶去除的总称，Descum重点清除图形开口里的薄层残胶。
光刻胶去除可以采用湿法或干法；等离子灰化属于常见干法路线。Descum通常安排在显影后，目标是在清除开口残胶的同时保留所需图形。因此，同一种设备上也应分别建立去胶和去残胶的验收标准。
| 术语 | 主要目标 | 需要重点确认 |
|---|---|---|
| Plasma Ashing / 等离子灰化 | 分解并去除有机胶层 | 残留、材料变化及全片均匀性 |
| Photoresist Stripping / 光刻胶去除 | 完成光刻胶去除，可采用不同方法 | 胶膜历史、材料兼容性与后清洗 |
| Plasma Descum / 等离子去残胶 | 清除图形开口内的薄层有机残胶 | 开口洁净度、胶厚损失与关键尺寸变化 |
这些名称并不是严格互斥的设备分类。同一台设备可能支持灰化和Descum，但配方、处理时间与验收标准应分别建立。把整体去胶配方直接用于去残胶，可能使本来需要保留的图形变薄或尺寸改变。
等离子灰化设备类型：直接式与远程式有什么区别？
两者主要差别是放电区与晶圆的相对位置；远程式通常有利于减少直接离子轰击，但仍需评估材料的化学变化与热暴露。
直接式结构让晶圆位于放电区域或附近，需要结合电极和偏压设计评估离子轰击、充电及辐射的影响。远程式或下游式结构把放电区与晶圆位置分开，利用输运到晶圆附近的活性物种处理表面，通常有利于减少直接离子轰击。
远程式也不是“零损伤”。活性氧仍可能氧化暴露材料，晶圆加热也会产生热预算约束；同时，活性物种沿途复合、气流分布及装载方式会影响处理均匀性。选型应围绕实际材料和工艺要求，而不是只比较等离子源名称。
等离子灰化工艺流程：从装片到终点检测
典型流程是装片、抽气、供气稳压、灰化、吹扫冷却和检测。每一步都应与样品条件及设备能力匹配。
处理前：确认胶膜历史与保留材料
先确认胶种、厚度、烘烤与刻蚀或离子注入等前道历史，以及晶圆表面哪些材料必须保留。装片后，设备依次完成抽气、供气与压力稳定，并按配方控制温度、放电和处理时间；处理结束后完成必要的吹扫、冷却与卸片。
处理后：终点信号与残留检测相互验证
定时控制适用于已经验证的样品和工艺范围。有些设备还可配置终点监测，通过反应相关信号辅助判断胶层去除情况。终点信号需要和实际残留检测对应，不能代替晶圆不同位置的验证。是否还需湿法后清洗，应由残留类型和后续工艺要求决定。
等离子灰化参数怎么设？功率、流量、压力与温度
先确定材料允许的处理范围，再联合调整功率、气体流量、压力、温度和时间；不能只追求更高的去胶速率。
| 参数或条件 | 主要影响 | 调整时的工程关注点 |
|---|---|---|
| RF或微波源功率 | 放电状态与活性物种生成 | 源功率与基片偏压需区分，功率增加不保证速率线性提高 |
| O₂流量与气体组成 | 反应物供应、停留时间与反应路径 | 与压力、抽速和装载负荷一起评估 |
| 腔体压力 | 碰撞、输运与放电分布 | 不同源结构可能呈现不同响应，不能直接照搬参数 |
| 晶圆温度 | 表面反应与产物脱附 | 确认实际片温、片内差异和材料热预算 |
| 处理时间与终点 | 去胶完整性及累计暴露量 | 以最难清除位置和材料保护要求确定处理余量 |
| 胶膜历史、装载和夹具 | 反应难度、负荷与空间分布 | 换胶、换夹具或增加装载后重新验证 |
参数验证：先固定样品条件，再比较效果
没有脱离设备与样品条件的通用灰化参数。先用代表性样片建立基准，记录胶厚、前道历史、装载、实际片温和残留检测结果；在材料允许的范围内调整参数，再验证片内与批间重复性。换胶、换夹具或提高装载量后，应重新确认终点和分布。
等离子灰化应用：晶圆、微电子与先进封装
常见需求包括刻蚀后的光刻胶掩膜去除、部分有机残留处理，以及微电子与MEMS工艺中的有机牺牲层去除评估。先进封装中的厚胶、经过高温或离子注入的硬化胶，也可能涉及灰化，但去除难度和底层材料要求不同，需单独验证。
灰化并不等于所有残留都能用氧气去掉。含硅或金属组分、无机颗粒以及部分刻蚀后残留，可能需要其他化学体系或组合清洗。铜等易氧化表面、部分低介电常数材料，以及需要保留的有机功能层，都应先评估暴露风险。
等离子灰化后有残留怎么办？三步排查残胶原因
先确认残留成分，再检查位置分布和前道历史。对无机或复合残留，单纯延长氧灰化时间可能无效。
先分清残留是什么。如果是局部有机胶层，可能与硬化、遮挡、片温或活性物种分布有关；如果有机层已经去除，却留下颗粒或无机薄层，继续延长氧灰化未必有效。
再看残留在哪里。中心与边缘差异、批量装载的内外层差异，提示需要检查供气、夹具和温控。只有少数高深宽比结构残留时，还应考虑活性物种到达与产物排出的限制。
最后检查前道变化。胶种相同不代表状态相同。烘烤、刻蚀和离子注入可能改变表层结构与去除行为。排查时应保留前道记录及未处理对照，避免把所有问题归结为功率不足。

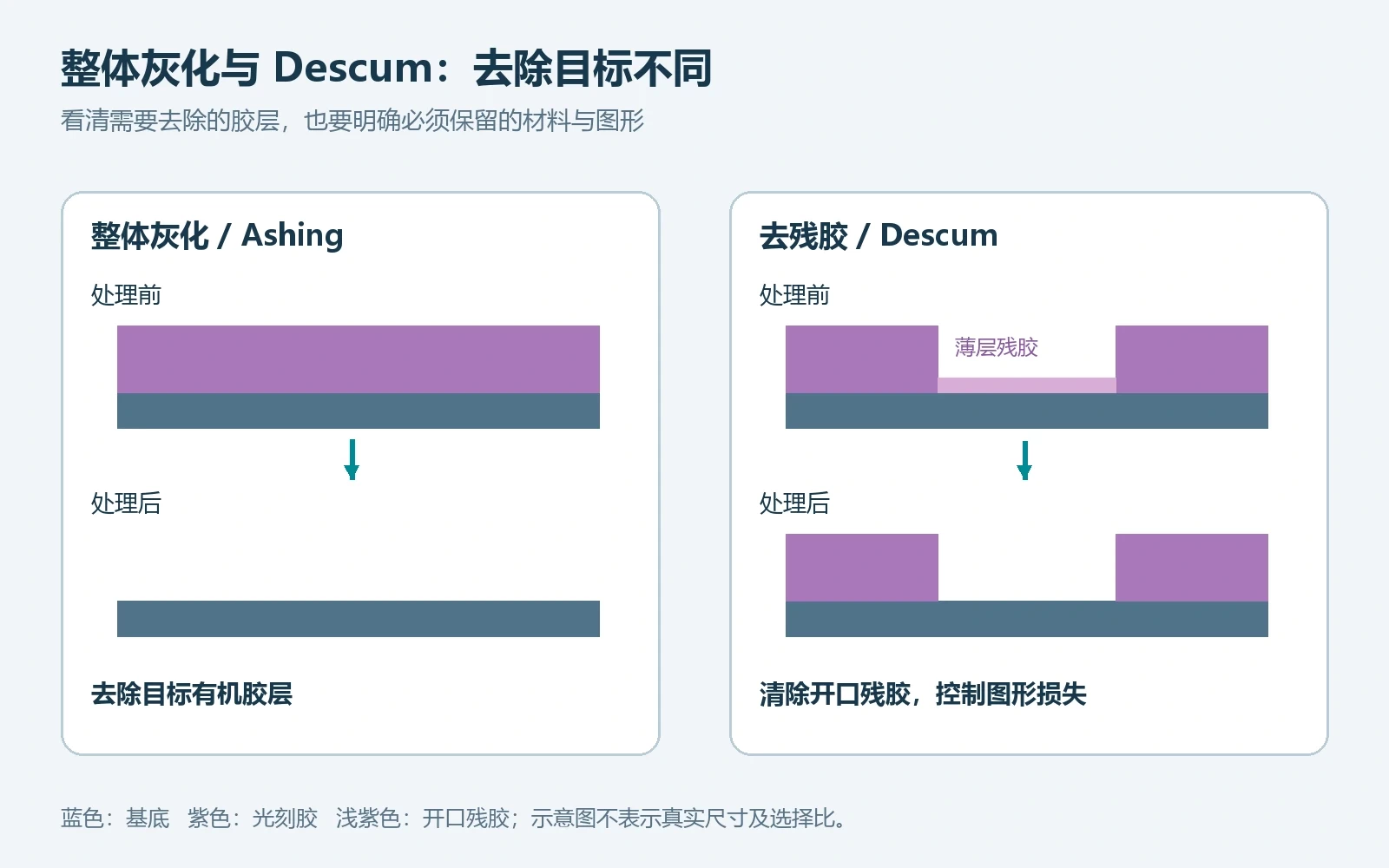

图2：整体灰化以去除目标胶层为目的；Descum清除开口内残胶时，还需控制保留图形的损失。示意图未按实际比例绘制。
光刻胶灰化效果怎样验收？
验收至少要同时满足三项要求：胶层去净、保留材料合格、后续工艺正常。
建议把验收分为三部分：目标胶层是否去除，保留材料是否符合要求，后续工艺是否正常。宏观外观只能作为初步判断；根据残留尺寸和产品要求，可选择显微观察、膜厚或表面分析等方法，并在固定位置进行比较。
若用于接触开口前处理，还要关注后续接触或连接结果；若用于整体去胶，则需明确后清洗是否包含在合格流程中。生产评价应覆盖代表性难处理样品、满载分布与重复批次，并把装卸、抽气、冷却及维护恢复纳入完整周期。
选择等离子灰化与去胶设备时，可向深圳深光达科技有限公司提供胶种和胶厚、晶圆或工件尺寸、前道工艺、暴露材料、残留验收方法及目标产能。设备结构与产能口径可结合Plasma Stripper等离子去胶设备：结构与选型进一步梳理。
等离子灰化与湿法去胶哪个好？
两者没有脱离样品条件的优劣排序，也可以组成前后衔接的去胶流程。等离子灰化属于干法清洗与去胶路线，适合评估可通过相应活性物种分解的有机胶层；湿法则依靠与胶和材料匹配的药液体系。选择时应比较去净程度、材料影响和完整工艺成本。
| 比较项 | 等离子灰化 | 湿法去胶 |
|---|---|---|
| 主要机理 | 活性物种使有机胶层分解并排出 | 依配方通过溶解、溶胀或化学反应去胶 |
| 需评估的材料影响 | 氧化、充电、辐射与温度影响 | 腐蚀、溶胀及药液与底层材料兼容性 |
| 残留与后处理 | 无机或复合残留可能需后清洗 | 需确认漂洗、干燥和药液残留控制 |
| 生产比较口径 | 完整周期、有效装载、维护及合格率 | 完整周期、药液管理、漂洗干燥及合格率 |
等离子灰化机怎么选？先明确三个采购条件
材料条件：比去胶速率更早确认
向供应商提供胶种、厚度、烘烤及前道处理记录，并列出暴露金属、Low-k介质和需要保留的有机层。对敏感材料设置不涂胶对照，用来识别灰化造成的变化。
设备结构：结合样品决定直接式、远程式及装载方式
直接式与远程式的比较重点是材料保护和活性物种输运；单片与批量结构则需比较温控、位置分布、追踪和换型要求。不能仅以腔体大小或电源功率判断设备能力。
验收条件：让供应商用同一口径测试
要求样机测试覆盖典型样品、难去除样品及目标装载量，并明确残留标准、材料允许变化、完整处理周期和重复性。报价中的产能应以合格输出为基础，而非只列放电时间。设备配置可结合Plasma Stripper等离子去胶设备：结构与选型评估，也可通过等离子灰化与去胶设备页面了解现有方案。
等离子灰化FAQ：残胶、湿法去胶与材料损伤
灰化后为什么还有残留？
可能是胶膜硬化、局部供给或温度差异，也可能是氧灰化难以去除的无机或复合残留。先确认成分和位置分布，再决定调整配方、装载或增加后清洗，不宜直接加长时间。
灰化和湿法去胶哪个好？
取决于胶膜历史、暴露材料和后续工艺。用相同样品比较去净程度、材料变化、完整周期及清洗成本；必要时采用组合工艺，而不是只比较单步去胶速率。
灰化会损伤Low-k材料吗？
有这种风险，尤其需要关注多孔低介电常数材料。等离子体中的活性物种、离子和辐射可能改变其结构或性能，影响程度与材料及工艺有关。远程灰化不等于对Low-k无损，应使用实际材料验证处理前后的性能变化。
Descum和灰化是一回事吗？
两者可能采用相似的反应机制，但工艺目标不同。整体灰化通常要去掉目标胶层；Descum侧重去除开口底部的薄层残胶，还需控制保留胶图形的厚度和尺寸损失。
等离子灰化是把光刻胶烧掉吗？
不是普通的明火燃烧。以氧灰化为例，核心是放电生成的活性氧参与表面反应，把有机胶层转化为可排出产物。工艺可以配合加热，但不能只用炉温来解释灰化效果。
等离子灰化一定使用纯氧吗？
氧气是常见工艺气体，但具体体系取决于胶膜和材料要求。其他气体或混合体系需要针对设备和样品验证，不能把某种配方的适用性推及所有产品。
低温等离子体是否意味着晶圆不会升温？
不意味着。晶圆可能被主动加热，也可能在处理中吸收能量而升温。应关注实际片温及累计热暴露，而不是仅凭“低温等离子体”的名称判断。
灰化后还需要湿法清洗吗？
视残留而定。灰化主要去除适合该化学体系处理的有机组分，若仍有无机或复合残留，可能需要后清洗；如果验证已满足后续工艺要求，则不应只为固定流程盲目增加步骤。
灰化时间越长是否越干净？
不一定。目标有机胶层去除后，继续处理会增加底层材料的暴露；对不易挥发的残留，延时也未必有帮助。合理终点与处理余量应以检测结果和材料保护要求确定。
工艺要点回顾
等离子灰化的核心是把目标有机胶层转化为可排出的产物。选工艺先看胶膜与保留材料，调参数同时看残留和材料变化，选设备则看目标装载下的合格输出。定义清楚这些条件，比单纯提高功率或延长时间更有助于建立可重复的去胶流程。
