Plasma Stripper（等离子去胶设备）通过受控等离子反应去除光刻胶及部分有机残留，其核心是反应物供应、温控、均匀输运和终点管理。设备可采用不同等离子源及装载结构，选型应从胶膜历史、保留材料和实际产能出发。
对制造商而言，设计去胶设备不能只用腔体容积推算处理能力。相同片数在不同间距、温度和反应负荷下，最慢位置的清除时间可能不同，必须以满载合格输出评价设备。
Plasma Stripper由哪些部分组成？
等离子源与反应空间
直接结构让工件位于放电区域或附近；远程结构则将活性物种输送到工件位置。前者需关注直接轰击和充电，后者需关注沿途复合及分布。哪一种更合适，要结合材料敏感性和去胶要求判断。
晶圆支撑与温控
单片载台有利于针对一片样品管理热接触，批量夹具则需控制不同片位的环境差异。夹具材料和开孔会影响气流，也可能参与表面反应。更换夹具后应重新确认去胶分布，而不能仅检查机械尺寸。
气路、压力与排气
流量控制、阀门、腔体和泵共同决定反应物更新及产物排出。高有机物负荷可能使短时间实验与持续生产表现不同。设备需要在目标装载下验证压力稳定和清洁维护周期。

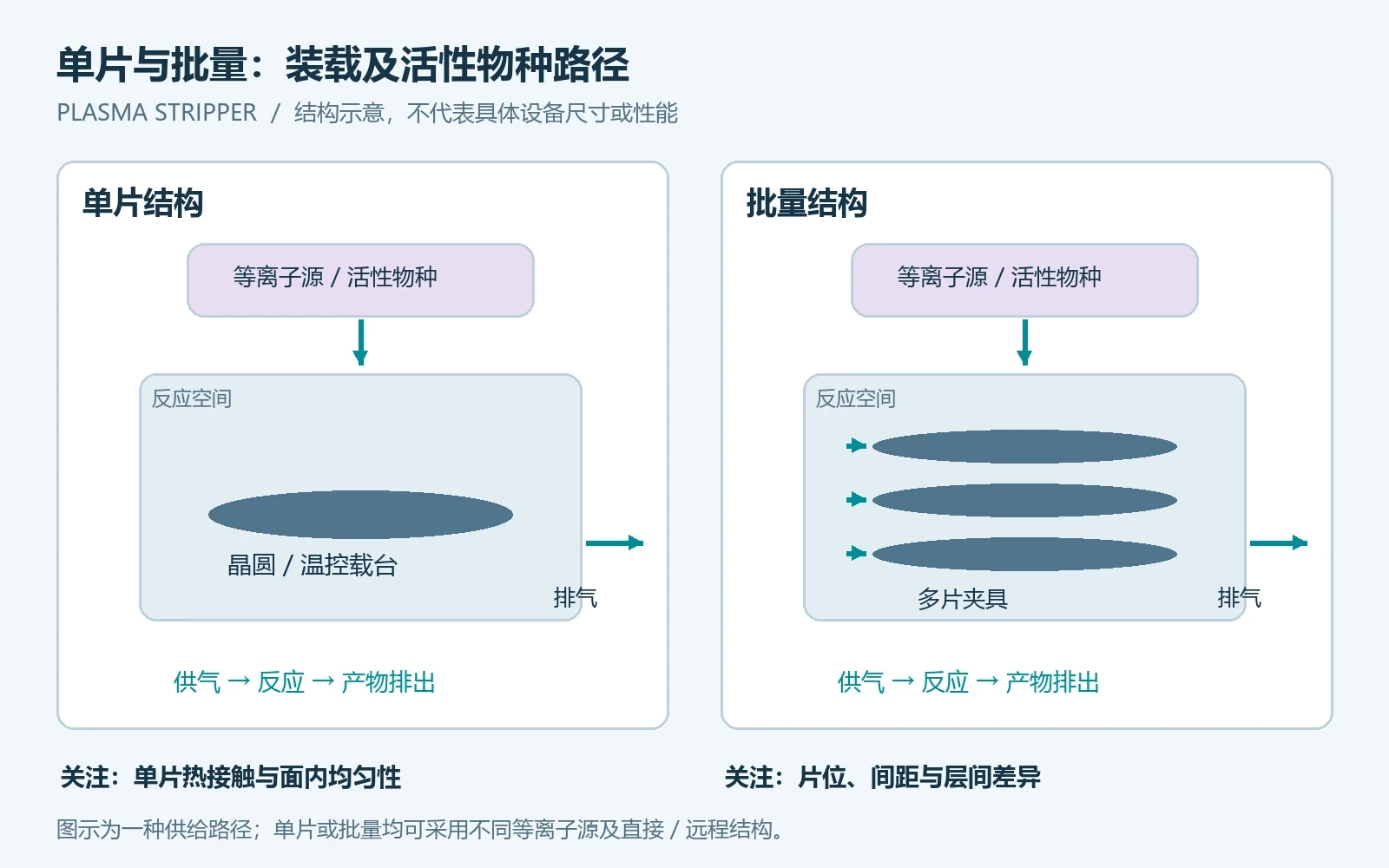

图1：单片与批量等离子去胶设备的装载及活性物种路径对比图（原理图，不代表具体设备尺寸或性能）
单片与批量去胶设备如何比较？
| 项目 | 单片结构 | 批量结构 |
|---|---|---|
| 装载方式 | 每次处理单片或单载台 | 同批处理多片或多件 |
| 温度管理 | 更便于逐片控制 | 需验证片位和层间差异 |
| 产品追踪 | 容易关联单片记录 | 需保留批次与位置记录 |
| 产能评价 | 完整单片周期 | 每批合格数与批次周期 |
| 换型考虑 | 上料与配方切换 | 夹具、装载及负荷变化 |
这不是固定的优劣排序。少量多品种研发与稳定批量生产可能适合不同结构，具体还受到自动化、清洁要求和产品尺寸影响。
如何把产能要求变成设备规格？
计算完整处理周期
若某设备每批处理N片，完整批次时间为T分钟，理想批次产出可写为60N/T片每小时。实际还需考虑设备可用时间和合格率。这里的T应包含装卸、抽气、稳压、灰化及必要冷却，而不是只有放电时间。
对于自动化单片设备，还需考虑搬运与工艺步骤是否重叠。供应商给出的产能必须说明样品胶厚、装载和配套条件，否则采购方难以比较。
最慢位置决定有效装载
批量设备的有效容量是所有规定位置都能满足残留和材料保护要求的装载量。若增加片数后必须大幅延长时间，名义容量增加未必带来相应产能收益。应保留位置图和逐位置检测数据。
去胶设备应具备怎样的控制功能？
配方需要记录流量、压力、功率、温度和时间，并在设备支持时记录相关实际值。异常处置应与产品追踪关联，例如过程中断后样品是否允许补处理，必须由已验证程序决定。
配方权限和版本管理能够减少未经确认的现场修改。对多产品设备，应将夹具、装载方法与配方绑定，避免同一配方被用于不同反应负荷而没有记录。
样机测试需要准备哪些样品？
至少包括典型胶膜、最厚胶膜以及经过实际前道处理的难去除样品。对敏感材料，还应设置不涂胶的材料对照，以区分去胶效果和基底变化。满载试验应覆盖内部及边缘位置。
检测不仅包括去胶速率，还应包括残留、基片损失、温度相关变化和后续工艺表现。若目标是接触开口，应关注连接结果；若目标是整体去胶，则应明确后清洗是否属于方案的一部分。
设备维护怎样影响使用成本？
灰化产物、颗粒及夹具状态可能逐渐改变气流和处理结果。制造商应说明清洁位置、耗材更换方法及恢复检查。维护频率应根据实际产品负荷建立，而不是直接沿用空载条件。
还应询问维护所需时间、恢复样片数量及常用备件供应。对于生产线，恢复到合格状态所需的总时间比单次拆洗时间更有意义，也应纳入单位合格产出成本。
如何签订可执行的技术协议？
把设备能力分为标准工艺、已完成样片验证的扩展工艺和待开发内容。每一项性能写明材料、胶厚、装载、检测方法与允许偏差。对不同胶种，不应使用“全部可去除”作为无条件承诺。
同时约定客户设施接口、培训、数据导出和维护文件。这样设备交付后，客户能够复现测试条件，也能在产品变化时判断是否超出原有验证范围。
产能示例：批量增加后怎样判断扩容是否有效？
假设托盘可多放一倍晶圆，但为了清除最慢位置，处理时间也明显增加。应将新的完整周期与合格数量一起计算，并检查快位置是否出现过处理。机械容量增加，不一定意味着可用产出同步增加。
可在不同装载量下记录各位置清除时间和材料变化，寻找满足全部要求的装载区间。如果某些层位始终拖慢整批，应先评估气流、夹具和温度，而不是继续增加过灰化。
设备制造商还应把装卸和冷却纳入方案。对于自动化设备，搬运与处理能否合理衔接，也会影响单片或批量方案的选择。报价中的产能条件应能在客户实际工件上复现。
向DLD Plasma询价去胶设备时，建议提供每班目标、胶膜范围和产品组合，而不只指定每批片数。若未来需要混线生产，应进一步说明换型频率及污染要求，以便评估单片、批量和清洁恢复之间的取舍。可查看官网等离子灰化与去胶设备，结合实际样品讨论配置。

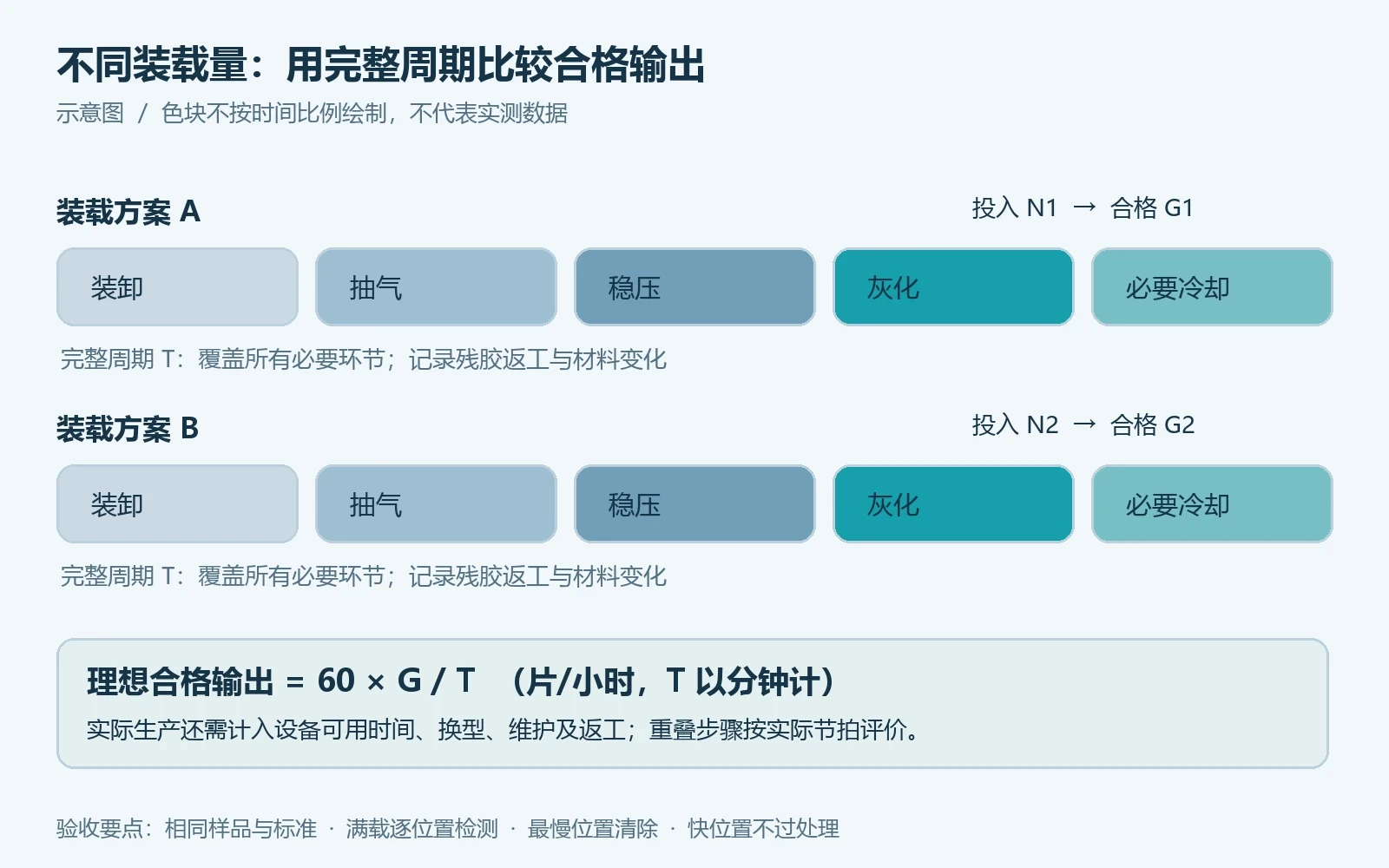

图2：不同装载量与完整去胶周期的比较示意。色块不按时间比例绘制，不代表实测数据；实际验收应注明样品条件、测量方法与完整周期。
FAQ
腔体越大是否去胶越快？
不一定。大腔体可能增加装载，也可能增加抽气、输运和分布控制难度，应以满载完整周期比较。
一台设备能同时处理不同胶种吗？
需评估去除难度、污染和材料兼容性。混合装载会增加工艺终点判断难度，最好按已验证产品组合执行。
去胶设备是否必须有终点检测？
取决于工艺。稳定胶厚和速率下可采用定时控制，严格终点需求可评估检测模块，但要验证实际信号。
如何判断供应商的产能数据可信？
检查是否列出胶种、厚度、装载、完整周期和合格标准，并要求使用自身样品复测，而不是只看名义片数。
设备产能应按投入片数还是合格片数计算？
应关注合格输出。若部分位置残胶需要返工，或处理后仍需等待冷却，这些都会降低实际产出。供应商报告应同时列出投入、合格、返工和完整时间，便于客户用同一口径比较。对多产品生产，还需加入换型与维护恢复占用。只有把质量和时间放在相同装载条件下，批量与单片方案的经济比较才有意义。
技术参考
Samco：单片系统与Descum应用说明（该资料介绍特定Aqua Plasma系统，其测试结果不等同于所有等离子去胶设备的通用性能。）
