ICP与CCP等离子去胶有什么区别？原理、损伤与选型

ICP与CCP等离子去胶的主要区别是能量耦合方式：ICP通过感应线圈产生等离子体，CCP通过电极间交变电场产生等离子体。两者均可用于光刻胶干法去除，去胶速度和材料损伤还取决于样品位置、偏置、温控及胶膜状态。

有人习惯把它们概括为"ICP速度快、损伤低，CCP结构简单、价格低"。这种说法便于记忆，却不足以指导选型。同样采用ICP源的设备，晶圆是否直接接触放电区域、有没有基片偏置、温度如何控制，都可能不同。CCP设备也会因电极布置和样品位置不同，表现出不同的处理特性。

比较两种去胶方式，需要把等离子源和晶圆表面发生的反应联系起来看。

光刻胶的去除，两者有共同的基础

以常见的氧基去胶为例，工艺气体经过放电激发，产生能够参与反应的活性氧物种。这些物种到达光刻胶表面，与其中的有机组分反应，使胶膜逐渐变薄。能够挥发的产物从表面脱附，随后由真空系统排出。

离子也可能参与这一过程，促进表面反应或材料去除。化学反应与离子作用各占多大比例，取决于气体、设备结构和工艺条件。更详细的反应机理可参阅等离子灰化与光刻胶去除原理。

因此，ICP和CCP去胶并不是一种依靠化学反应、另一种依靠物理轰击。它们的首要区别，在于如何向气体输入能量，以及怎样控制到达晶圆表面的作用。

CCP：通过电极间的电场产生等离子体

CCP设备通常在射频电极与接地电极或接地腔体之间建立交变电场。电子从电场获得能量，与气体分子碰撞，促使气体发生解离、电离和激发。

在常见的单频CCP结构中，提高射频功率时，等离子体产生与基片附近的离子条件往往会一起变化。传统单源RIE系统也体现了这种耦合特点。

这会带来一个实际问题：为了加快去胶而提高功率，可能同时增加温升或离子作用。因此，调试时不能只看去胶速度，还要观察下层材料和图形变化。

不过，CCP并不意味着工件一定受到强烈轰击。样品放在射频电极、接地位置还是经过屏蔽的区域，会影响实际处理条件。多频、脉冲等配置也会增加调节手段，不能用一种简单结构概括全部CCP设备。更详细的CCP原理可参阅CCP等离子去胶机工作原理。

ICP：通过感应线圈向气体传递能量

ICP设备利用射频电流通过感应线圈产生变化的磁场，进而在放电区域形成感应电场，使电子获得能量并维持等离子体。

它能够提供较高密度的等离子体，为表面反应供应活性物种。对于配置独立基片偏置的系统，源功率与偏置提供了不同的调节手段：源功率主要影响等离子体产生，偏置主要影响离子到达基片时的能量条件。两者仍存在相互影响，并非完全独立。

这种结构给工艺开发提供了更多调节空间。例如，需要增加反应物供应时，可以考察源功率，而不必同时大幅提高基片偏置。

但去胶机未必需要采用与精密刻蚀机相同的配置。有些去胶任务更重视自由基反应，设备会围绕较弱的直接离子作用进行设计。是否需要独立偏置，应由材料和去除目标决定。更详细的ICP原理可参阅ICP等离子去胶机工作原理。

ICP与CCP去胶的主要区别

这张表比较的是常见结构。设备是否适合某一种光刻胶，最终仍要看实际配置和样品结果。

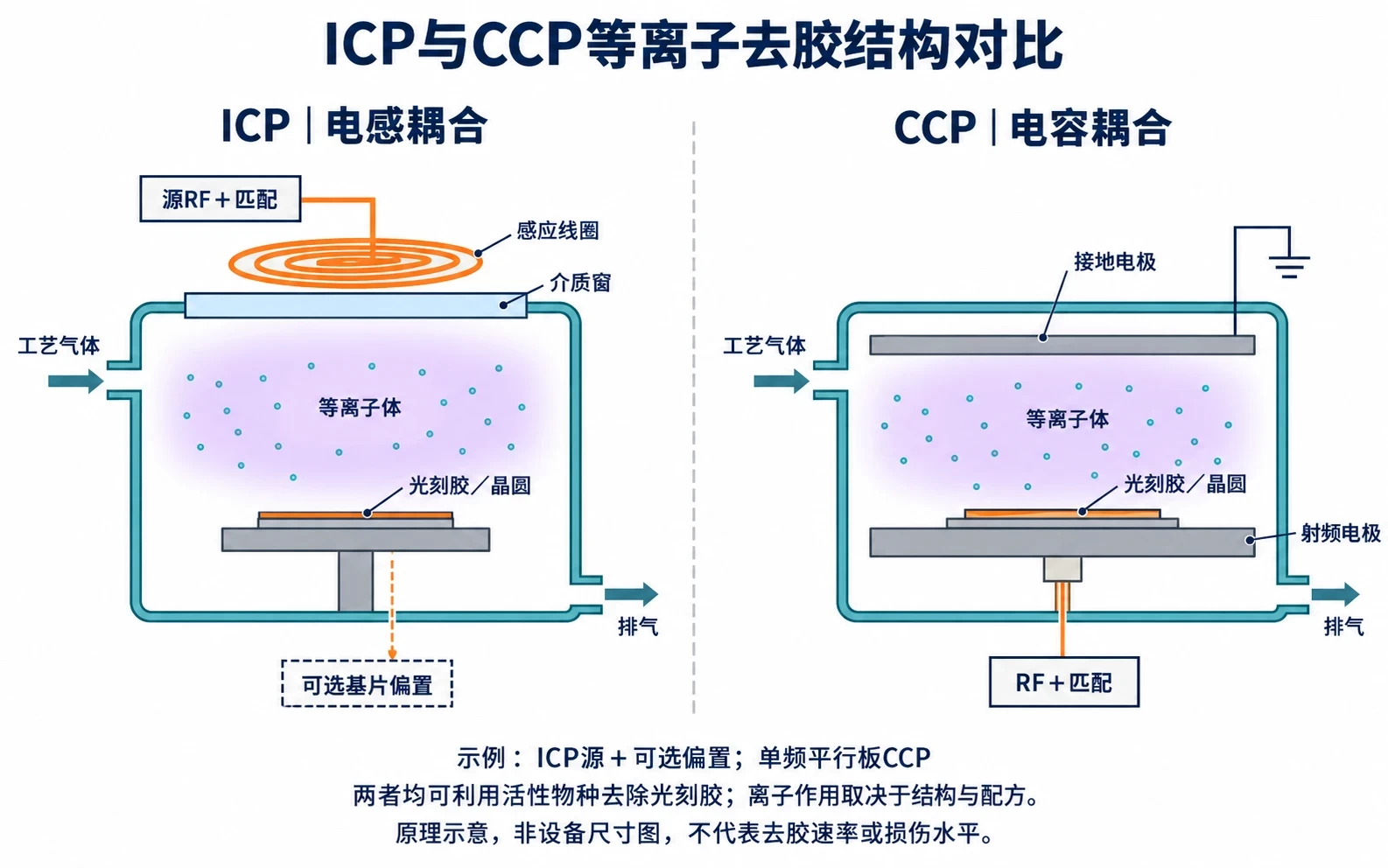

图1　ICP感应线圈与CCP平行板电极结构对比（原理示意，非设备尺寸图，不代表去胶速率或损伤水平）。

去胶速度，为什么不能只看等离子体密度？

如果去胶主要受活性物种供应限制，增加有效供应可能提高速度。但当限制因素变成胶表面的硬化层、产物脱附或局部输运时，单纯增加等离子体密度，收益可能已经不大。

例如，同样厚度的光刻胶，刚完成烘烤与经历过离子注入之后，去除难度可能不同。离子注入可能改变胶膜表层，使其形成更难去除的硬化层，因此不能只用初始胶厚解释处理时间的差异。

装载也会改变结果。少量样片处理得快，并不代表满载时每个位置都能保持同样速度。工件之间的遮挡、活性物种消耗和温度差异，都可能使某些位置成为整批的限制。

比较ICP和CCP设备时，应使用同批、同前道历史的样品，并把装载、残留要求和材料保护标准保持一致。

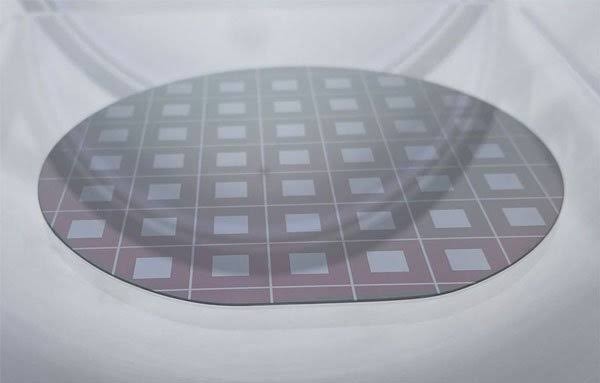

图2　图案化晶圆照片。图片用于说明晶圆应用场景，不作为去胶前后效果或残留检测证据。

想降低损伤，还要看晶圆放在哪里

ICP、CCP与"直接等离子""远程等离子"属于不同分类。

ICP和CCP描述能量耦合方式；直接或远程，则描述等离子体产生区域与工件之间的位置关系。ICP并不天然等于远程，也不能仅凭"远程"就认定工件不会受到任何影响。

将样品与主要放电区域分开，可以减少某些直接带电粒子作用，但化学反应和温度仍然需要控制。采用下游灰化结构的设备，也会对不耐氧化的材料设置使用限制。

如果晶圆上已经有金属、敏感介质或器件结构，选型时应明确允许的氧化、材料损耗和电学变化。胶去干净只是其中一项要求。

两种设备怎样选，才更贴近实际生产？

对于材料和流程固定的常规去胶任务，如果CCP设备已经能够稳定满足残留、材料保护和产能要求，就没有必要仅因ICP名称不同而更换路线。

如果工艺需要在较弱的基片轰击条件下保持较充分的活性物种供应，或者产品变化较多、需要更多调节空间，可以重点评估ICP方案。但仍需确认其温控、气流和装载设计能否支持目标工艺。

两种方案都通过打样后，再比较完整处理周期。装卸、抽气、稳压、去胶、冷却和维护恢复都会占用时间。单片去胶速度较快的设备，未必拥有更高的每小时合格产出。

向设备制造商提供样品时，最好同时说明胶种、胶厚、前道工序、暴露材料、允许温度和计划装载量。供应商据此给出的方案，才有条件回答"能否去净""会不会影响材料"和"生产效率怎样"这三个问题。更详细的设备结构对比可参阅等离子去胶设备结构与选型。

常见问题

1. ICP去胶一定比CCP去胶快吗？

不一定。ICP具备提供较高密度等离子体的能力，但实际速度还受胶膜状态、温度、反应物输运和装载影响。比较时应使用相同样品，并达到相同残留及材料保护要求。

2. ICP和CCP去胶，哪个对晶圆损伤更小？

不能只按等离子源分类判断。离子能量、工件位置、气体化学、温升和充电都会影响结果。应检查实际结构，并通过材料或器件测试确认，而不是把ICP等同于无损伤。

3. ICP去胶机和ICP刻蚀机能通用吗？

部分刻蚀设备可以执行去胶工艺，但是否适合长期共用，要看气体、污染管理、温控和工艺要求。设备能够使用氧等离子体，不代表其去胶均匀性、材料保护和维护成本已经满足生产需要。

4. 氧等离子去胶会氧化铜、铝等金属吗？

可能会，程度取决于金属、表面状态和处理条件。去除有机物的同时，暴露金属也可能发生变化。如果后续涉及接触、键合或电镀，应把金属表面及连接结果纳入验证，不能只看光刻胶是否清除。

5. 等离子去胶后仍有残留，应该增加功率还是时间？

先确认残留是什么。未去净的有机胶、硬化表层、含无机组分的残留，处理方法可能不同。若残留变化不明显而基底开始受影响，继续增加功率或时间通常不是合适的排查方向。

6. Descum与整体去胶有什么区别，ICP和CCP都能做吗？

整体去胶需要清除主体光刻胶；Descum通常只清除显影后开口里的薄残胶，并保留主体图形。两类等离子源都可用于相应设备，但要分别验证处理量、胶损耗和尺寸变化，不能直接共用同一配方。

7. ICP去胶机是否一定比CCP设备贵？

不能仅凭名称判断。常见ICP方案会增加感应源及相关组件，但最终价格还受到尺寸、单片或批量结构、温控、自动化和配套设施影响。采购时应比较满足同一工艺目标的配置，并计入耗材、维护和合格产出成本。

ICP和CCP去胶的区别，核心不在名称，而在于能量耦合方式、工艺调节手段以及晶圆实际受到的粒子作用。设备选型时，应把胶种、胶厚、前道历史、暴露材料和装载条件作为输入，通过样片验证比较残留、材料保护和完整周期。
