12英寸晶圆等离子去胶，是利用等离子体中的活性物种去除300 mm晶圆表面光刻胶及部分工艺残留的干法处理。验证重点不仅是去胶速率，还包括整片均匀性、下层材料保护、终点判断和连续生产稳定性。
一片晶圆完成刻蚀或离子注入后，光刻胶的保护任务也就结束了。但要把这层胶去干净，并不只是延长清洗时间那么简单。胶膜可能已经硬化，局部可能混有反应残留，下面的金属、介质和器件结构又不能受到过度处理。
到了12英寸晶圆，这些问题需要在更大的面积上同时解决。
半导体行业通常将直径300毫米的晶圆称为12英寸晶圆。按圆面积计算，300毫米晶圆的面积是200毫米晶圆的2.25倍。在胶种、胶厚和覆盖比例相同、忽略边缘排除差异的情况下，需要去除的胶量也相应增加。不过，设备功率、气体流量和处理时间不能照着这个比例直接放大，因为反应物的分布、传热和排气条件也发生了变化。
12英寸晶圆等离子去胶的难点，就在于让整片晶圆都处于合适的处理条件中：最慢的位置能够去净，最先去净的位置又不会受到过量作用。
等离子体如何去除光刻胶？
等离子去胶通常在受控低压环境中进行。工艺气体进入腔体，通过射频、微波等方式获得能量，产生能够参与表面反应的活性物种。
以氧基灰化为例，活性氧与光刻胶中的有机组分反应，使胶膜逐渐转化为能够脱附的产物，再通过真空系统排出。实际工艺也可能采用其他气体体系，选择依据包括胶膜性质、残留组成和下层材料。更详细的反应机理可参阅等离子灰化工作原理。
工业上的干法去胶，需要处理的往往不只有原始光刻胶，还包括前道工序留下的各种残留。因此，设备通常需要针对不同任务配置相应的化学体系和处理方式。
判断去胶是否完成，不能只看原来的胶层颜色是否消失。薄残留可能不容易被肉眼发现，却会影响后续沉积、接触或界面结合。
300毫米晶圆，难在"每个位置都合适"
中心和边缘接受的处理可能不同
活性物种从产生区域到达晶圆表面，需要经过输运，同时可能发生复合或被其他表面消耗。进气方式、排气路径、腔体结构和等离子体分布，都会影响不同位置获得的反应物。
晶圆边缘还有自己的边界条件。夹持、边缘部件和附近结构可能改变局部电场、气流及温度。因此，边缘残胶不一定是功率不足，也可能涉及来料胶厚、热接触或局部结构。
验证整片分布时，应将气体流量、压力和功率等条件的变化与各位置膜厚或残留测量对应起来。等离子体亮度受多种因素影响，不能单凭亮度判断中心与边缘的去胶是否一致。
温度设定相同，不代表整片温度相同
光刻胶反应速度与温度有关。晶圆背面接触不一致、局部颗粒、翘曲或支撑方式不同，都可能影响传热。
如果某个区域温度偏低，去胶可能较慢；如果某个区域温升较大，又可能增加材料变化。具体趋势还要结合胶种和化学体系判断。
因此，载台显示一个稳定温度，只能说明相应测量位置或控制对象达到设定状态，不能直接证明晶圆每个位置都具有相同的热历史。
图形晶圆与整面涂胶片并不等同
整面涂胶片适合测量去除速率和片内分布，但真实晶圆包含不同尺寸的开口、不同图形密度和多种暴露材料。
有些残留位于开口底部，有些附着在侧壁。它们接触活性物种的条件，与外露平面上的胶膜并不相同。设备验证需要先用监控片掌握基本表现，再用真实图形确认是否满足产品要求。

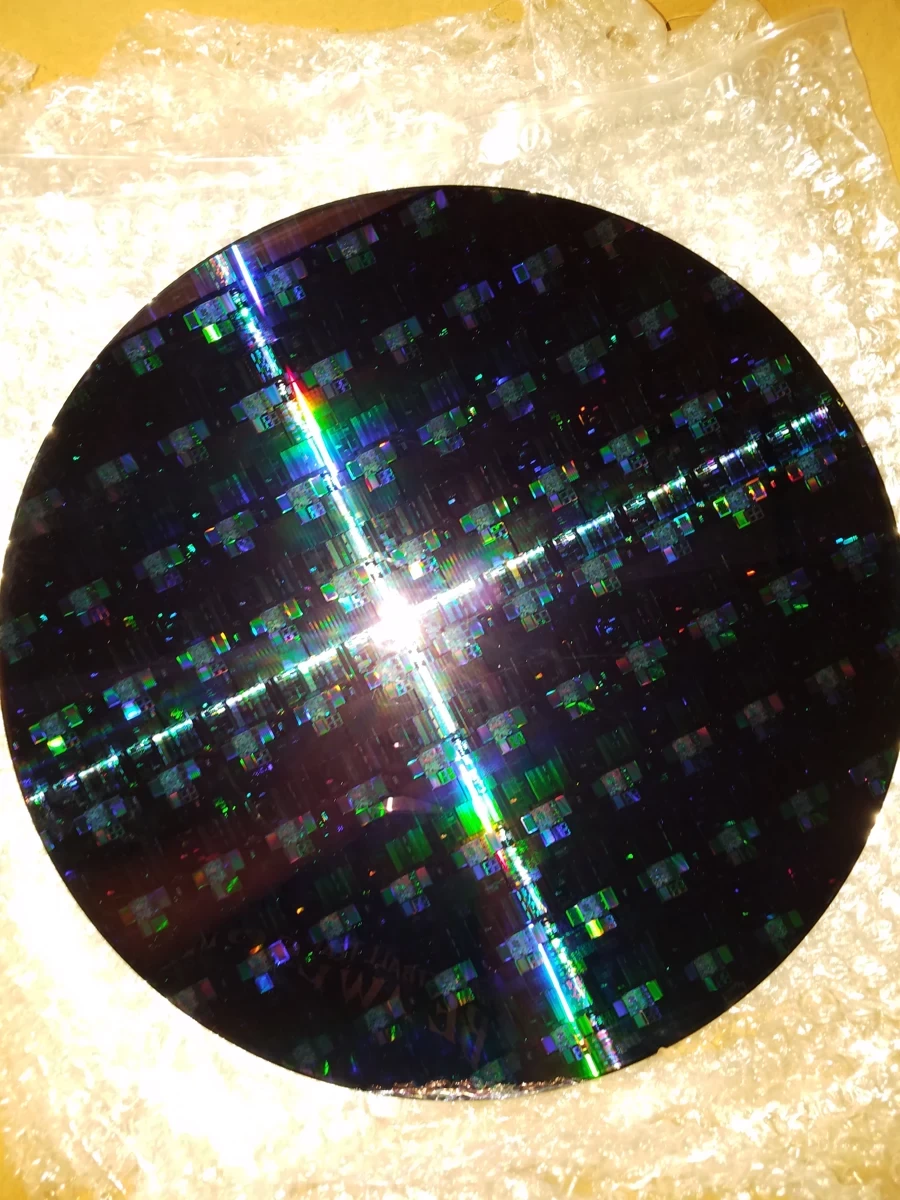

图1 12英寸硅晶圆样品实拍
为什么不能用"多处理一会儿"解决所有残胶？
假设晶圆中心先去净，边缘还需要继续处理。延长时间后，边缘可能达到要求，但中心已经露出的材料也会承受额外作用。
如果下层对氧化、化学侵蚀、充电或温升敏感，这段额外暴露就需要严格控制。提高均匀性的意义，正是缩小各位置的清除时间差，让去胶和材料保护之间留出足够余量。
还有一种情况：残留并不是容易继续反应的有机胶。经过刻蚀或离子注入后，胶膜及残留的组成可能已经改变。注入后的硬化胶层及含无机成分的复合残留，可能需要与原始光刻胶不同的处理条件。
遇到处理后仍然存在的颗粒或薄层，应先判断其位置、成分和处理响应。若残留几乎不变，而下层材料已经开始变化，就需要重新考虑工艺，而不是继续增加时间。残留识别及材料兼容性，也可结合官网文章等离子灰化的工艺要点与残留问题进一步了解。
终点检测能否告诉设备"胶已经去完"？
部分设备会通过光学发射等信号监测反应过程。胶膜逐渐减少时，相关反应物或产物的信号可能发生变化，设备据此判断工艺进程。
这类方法能够帮助控制处理时间，但检测到的信号并不总能代表每个微小区域。开口面积、图形分布、光路状态和残留性质都会影响信号与实际清除状态的关系。
因此，终点检测需要用样片结果校准。一个可用于生产的终点条件，应同时经过整片残留和材料保护验证。
对于来料稳定、速率可重复的任务，也可以采用经过验证的定时工艺。是否配置终点检测，应看实际工艺需求和信号可用性，而不是把它当作所有去胶任务的必选项。
ICP、CCP和远程等离子，怎样用于12英寸去胶？
ICP与CCP描述等离子体的能量耦合方式；远程或下游结构描述放电区域与晶圆的位置关系。它们并不是三个完全并列、互相排斥的选项。更详细的源结构对比可参阅ICP与CCP去胶的区别。
设备选择需要看活性物种供应、基片受到的离子作用、温控和整片分布。对于敏感材料，还应考虑光辐射、充电和化学影响。
远程结构可以减少部分直接带电粒子作用，但不会消除所有材料风险。例如，采用下游氧基灰化的设备，仍会限制不耐氧化材料的使用。
对300毫米晶圆而言，等离子源提供的是工艺能力的一部分。能否把这种能力转化为整片稳定结果，还要依靠供气、排气、载台和控制系统共同完成。
从打样到量产，还需要确认什么？
一次打样成功，说明设备在当时条件下能够完成任务。生产则要求连续处理、停机重启和维护恢复后，仍然得到相近结果。
随着运行推进，腔壁状态、温度和部件表面可能变化。如果第一片与连续运行后的晶圆表现不同，就需要查明原因，并建立相应的预处理或恢复程序。
自动上下料也应纳入验证。机械手、定位和载台接触关系到晶圆搬运与重复性；产品编号、配方版本和过程数据，则关系到异常发生后能否找到受影响的晶圆。用于量产时，还应按产线需求确认FOUP装载、设备通信和工件追踪等接口。
| 验证项目 | 需要回答的问题 |
|---|---|
| 整片残留 | 中心、边缘及困难图形是否都达到要求？ |
| 材料保护 | 金属、介质和器件性能是否出现不允许的变化？ |
| 颗粒与污染 | 处理和搬运是否引入新的缺陷？ |
| 片间重复性 | 连续多片的结果是否稳定？ |
| 维护后恢复 | 清洁或更换部件后，怎样确认可以恢复生产？ |
| 完整周期 | 包括上下料、抽气和冷却后，每小时能产出多少合格片？ |
采购时，比起单独比较最大功率或最快去胶速率，更有价值的是使用同批实际样片，按一致的质量要求测试。
向DLD Plasma咨询12英寸晶圆去胶方案时，可提供胶种、厚度、前道历史、膜层结构、允许温度和产能目标。如果是薄晶圆或带临时载片的结构，也应一并说明。设备配置应从这些条件出发，再确定等离子源、载台和自动化方案。
常见问题
1. 12英寸晶圆是300毫米还是304.8毫米？
半导体行业所说的12英寸晶圆通常指300毫米晶圆，不按英寸直接换算为304.8毫米。设备适配还需要确认厚度、翘曲、定位特征，以及是否带有载片。
2. 12英寸晶圆等离子去胶一般需要多久？
没有适用于所有产品的固定时间。胶厚、胶种、前道处理、温度和残留要求都会影响结果。比较产能时，要区分放电时间与完整周期，不能直接用单步去胶时间推算每小时产量。
3. 8英寸晶圆的去胶配方能直接用于12英寸吗？
可以作为开发起点，但需要重新验证。反应面积、活性物种消耗、气流和热接触条件都可能改变，不能只按面积比例调整功率或时间。可对照官网已有的8英寸晶圆等离子去胶文章，梳理尺寸变化后需要重新确认的条件。
4. 晶圆边缘有残胶，是不是等离子功率不够？
不一定。还可能与边缘胶厚、局部温度、夹持结构、气体分布或残留性质有关。应先做位置分析，并比较处理前后的变化，再决定调整配方还是设备结构。
5. 300毫米晶圆去胶均匀性应该达到多少才算合格？
需要由产品要求和材料允许暴露范围决定，没有适用于全部去胶任务的单一数值。比较数据时，应统一测点、边缘排除范围和计算公式，同时检查真实图形的清除情况。
6. 12英寸晶圆去胶必须使用ICP设备吗？
不必须。晶圆尺寸本身不能决定等离子源类型。应结合胶膜、材料敏感性、均匀性、节拍和设备结构进行验证，不能仅凭ICP、CCP或远程等离子的名称判断适用性。
7. 等离子去胶后还需要湿法清洗吗？
取决于剩余污染和后续工序。若仍有难挥发的无机或复合残留，可能需要配合后清洗；若检测及后续工艺已满足要求，则不一定增加湿洗。应以实际材料和样片结果确定。
结语
12英寸晶圆等离子去胶的难点，不在单点速率，而在整片分布、材料保护和连续生产的稳定性。设备打样能回答"能不能去"，量产验证还要回答"能否每一片、每个位置都稳定做到"。最终比较，应使用真实前道样品和统一的验收口径。
