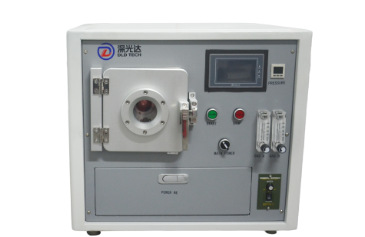

等离子体密度测试是评估Plasma等离子清洗机性能的核心指标，其具体要求需从测试方法、设备标准、环境控制及数据分析四个维度综合考量。以下是详细说明：
一、测试方法要求
朗缪尔探针法（主流方法）
原理：通过插入等离子体的探针收集离子/电子电流，计算等离子体密度。
设备：需使用单探针或双探针系统，探针材质需耐高温（如钨或陶瓷涂层）。
校准：测试前需用标准等离子体源（如氩气放电）校准探针，误差≤±5%。
案例：半导体行业常用双探针法，可同时测量电子密度和温度，数据更精准。
微波干涉法（高精度场景）
原理：通过微波在等离子体中的相位变化计算密度。
设备：需微波发生器（频率通常为2.45GHz或10GHz）和接收器。
优势：非接触式测量，避免探针污染等离子体，适合超洁净环境。
局限：设备成本高（约50-100万元），多用于实验室级设备。
发射光谱法（快速筛查）
原理：分析等离子体发射光谱中特定谱线强度，间接推算密度。
设备：需光谱仪（分辨率≤0.1nm）和标准光源。
适用场景：现场快速检测，但精度低于朗缪尔探针法（误差约±15%）。
二、设备标准要求
等离子体源参数
射频频率：13.56MHz设备需稳定输出，谐波干扰≤-40dBc。
功率密度：测试时需保持功率密度恒定（如5W/cm²），波动≤±2%。
气体种类：常用Ar、O₂或混合气体，纯度需≥99.999%（5N级）。
真空系统要求
真空度：低气压模式测试时，真空度需稳定在1-100Pa范围，波动≤±5Pa。
漏率：舱体漏率需≤1×10⁻⁹ Pa·m³/s（氦质谱检漏仪检测）。
泵速：干式泵或分子泵需满足快速抽气需求（如从大气压到10Pa≤5分钟）。
测试腔体设计
材质：腔体需用不锈钢（如316L）或铝合金，表面抛光至Ra≤0.4μm。
尺寸：测试区域直径需≥100mm，以覆盖常见材料尺寸（如半导体晶圆）。
观察窗：需配备石英观察窗，透光率≥90%，便于光谱法测试。
三、环境控制要求
温度控制
腔体温度：测试时需保持腔体温度恒定（如25±1℃），避免热膨胀影响探针位置。
气体温度：通过热电偶测量气体温度，需与设定值一致（误差≤±2℃）。
电磁干扰屏蔽
屏蔽室：测试需在电磁屏蔽室内进行，屏蔽效能≥60dB（10kHz-1GHz）。
接地：设备接地电阻需≤0.1Ω，避免射频干扰影响测量。
清洁度要求
颗粒控制：测试前需用激光粒度仪检测腔体内颗粒，≥0.3μm颗粒数≤10个/ft³。
有机物控制：通过TOC分析仪检测腔体内总有机碳，需≤1ppb。
四、数据分析要求
数据采集频率
稳态测试：连续采集10组数据（每组间隔1秒），取平均值。
动态测试：采样频率需≥1kHz，以捕捉等离子体瞬态变化。
密度计算模型
朗缪尔探针：使用Druyvesteyn或OML理论模型计算离子密度。
微波干涉法：通过相位变化Δφ与等离子体频率ωp的关系计算密度（n=ε₀mωp²/e²）。
案例：半导体行业要求密度计算误差≤±8%，需用NIST标准物质验证模型。
结果验证
重复性：同一设备连续3次测试结果相对标准偏差（RSD）需≤5%。
对比验证：与第三方机构（如CNAS认证实验室）结果对比，误差≤±10%。
报告模板：需包含测试方法、设备参数、环境条件、原始数据及结论，并附校准证书。
五、行业应用案例
半导体封装
要求：键合前清洗需等离子体密度≥5×10⁹ ions/cm³，均匀性≤±8%。
测试：使用双探针法，每批次材料测试前校准探针。
光学元件镀膜
要求：镀膜前活化需密度≥1×10¹⁰ ions/cm³，以引入足够活性基团。
测试：微波干涉法配合光谱法，每2小时检测一次。
医疗器械灭菌
要求：灭菌过程需密度≥2×10⁹ ions/cm³，持续5分钟以上。
测试：发射光谱法快速筛查，每月用朗缪尔探针法复核。
