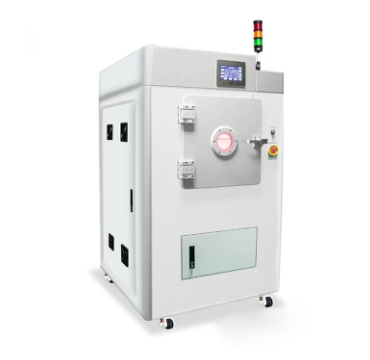

真空等离子清洗技术作为表面处理领域的核心手段，近年来在多个维度实现了关键突破，推动了半导体、生物医药、新能源等行业的工艺升级。以下从技术原理、应用场景、设备创新三个层面展开分析：
一、技术原理突破：等离子体可控性显著提升
多频段混合激发技术
传统单频射频等离子体存在能量分布不均的问题。最新研发的双频/三频混合激发系统（如13.56MHz+27.12MHz+微波2.45GHz），通过不同频段协同作用，实现了：能量密度梯度控制：低频段（如13.56MHz）提供深层清洗能量，高频段（如27.12MHz）增强表面活化效果，微波段实现纳米级刻蚀精度。
材料适应性扩展：可同时处理金属（如铜、铝）、陶瓷（如氧化铝）、高分子材料（如PI膜）等不同材质，清洗均匀性达±3%。
通过调节射频功率的占空比（如10%脉冲宽度），将等离子体温度控制在50℃以下，避免材料变形或活性成分失活。
某实验室数据显示，该技术处理后的OLED基板，透光率损失较传统方法降低70%。
活性物种精准调控
引入质量流量控制器（MFC）与光谱诊断系统，可实时监测等离子体中的O⁻、OH⁻、Ar⁺等活性粒子浓度，并通过调整气体比例（如O₂/Ar从3:1优化至5:2）实现：选择性清洗：优先去除有机物而不损伤金属层。
表面功能化：通过控制CF₄等离子体中的F⁻浓度，在硅表面生成疏水性氟化层，接触角可达120°。
二、应用场景突破：从传统制造向高精尖领域延伸
半导体制造：7nm以下工艺兼容
针对EUV光刻胶残留清洗难题，开发了氢等离子体与远程等离子体源（RPS）结合技术：通过远程激发避免电极污染，氢等离子体可有效去除晶圆表面金属离子（如Fe、Cu），浓度降至10¹⁰ atoms/cm²以下。
某芯片厂商应用后，键合良率从92%提升至98%，满足5nm/3nm制程需求。
生物医药：灭菌与表面改性一体化
传统等离子体灭菌需单独设备，现研发出双模式真空腔体：灭菌模式：通入O₃/N₂混合气体，30分钟内杀灭99.999%的芽孢杆菌，达到ISO 14644-1 Class 1标准。
改性模式：切换至NH₃等离子体，在医疗器械表面接枝氨基基团，提升细胞粘附性3倍。
新能源电池：电极材料预处理
针对锂离子电池正极材料（如NCM811），采用Ar/O₂等离子体刻蚀技术：去除表面Li₂CO₃杂质层，暴露活性位点，使首圈库仑效率从82%提升至88%。
某电池企业应用后，循环寿命延长至2000次以上（容量保持率≥80%）。
三、设备创新突破：智能化与模块化设计
在线式真空等离子清洗线
传统设备为批次处理，现推出连续式真空腔体：配备自动化上下料机械臂，处理速度达120件/小时（传统设备为30件/小时）。
集成视觉检测系统，可实时识别清洗缺陷（如局部污染），并自动调整工艺参数。
模块化工艺气体系统
针对多品种小批量生产需求，开发了快速换气模块：通过电磁阀阵列实现气体种类（O₂、Ar、CF₄等）的秒级切换，换气时间从5分钟缩短至30秒。
某精密制造企业应用后，设备利用率提升40%，换型成本降低60%。
AI驱动的工艺优化平台
结合机器学习算法，建立等离子体参数-清洗效果数据库：输入材料类型、污染程度等参数，系统自动推荐最优工艺（如功率、气压、时间），清洗合格率从85%提升至95%。
某半导体封装厂应用后，工艺开发周期从2周缩短至3天。
四、未来趋势：绿色化与集成化
低温等离子体-臭氧协同技术
正在研发的臭氧发生器与等离子体源耦合系统，可利用臭氧的强氧化性替代部分化学清洗剂，减少VOCs排放。等离子体-原子层沉积（ALD）一体化设备
将清洗与沉积功能集成于同一真空腔体，实现“清洗-活化-镀膜”全流程自动化，适用于MEMS传感器制造。便携式真空等离子清洗笔
针对现场维修场景，开发了电池驱动的微型真空系统，可处理局部污染（如电路板焊点氧化），体积仅相当于传统喷枪。
