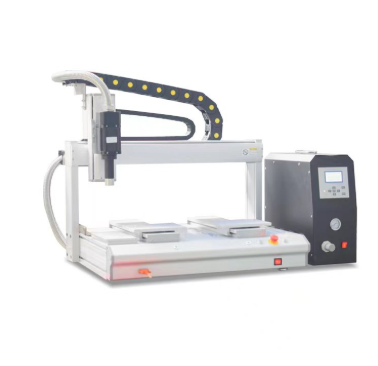

Plasma等离子清洗机凭借其独特的等离子体技术，在众多行业的表面处理中展现出了卓越的清洗效果，能达到一系列高标准，为不同领域的产品质量提升提供了有力保障。
微观层面：纳米级污染物精准清除
在半导体制造等对精度要求极高的领域，随着器件尺寸不断缩小至纳米级别，纳米级污染物对产品性能的影响愈发关键。Plasma等离子清洗机实现了超高分辨率的清洗，能够精准识别并清除材料表面的纳米级颗粒、金属杂质和有机污染物。以7纳米及以下制程的芯片制造为例，芯片内部存在着大量微小的沟槽、孔洞等结构，这些部位极易隐藏污染物。传统的清洗方法难以深入其中进行有效清除，而Plasma等离子清洗机产生的高能活性粒子可以深入到这些微小结构内部，将隐藏的污染物彻底去除。经检测，使用该设备清洗后的芯片表面，纳米级污染物的残留量可降低至极低水平，大大提高了芯片的良品率，为高端半导体产品的稳定生产提供了坚实保障。
表面特性改善：形成优质钝化层
Plasma等离子清洗机不仅能高效清除污染物，还能实现表面改性与清洗的协同作用，对材料表面特性进行显著改善。在半导体材料处理中，通过精确控制等离子体的参数，如气体种类、功率大小和处理时间等，在去除表面氧化层的同时，能使半导体材料表面形成一层极薄的、具有良好电学性能的钝化层。例如对于硅基半导体材料，这层钝化层可以有效防止硅表面再次氧化，避免因氧化导致的电学性能下降。同时，它还能改善硅与后续沉积材料的界面特性，提高界面结合强度，减少界面缺陷，从而提升半导体器件的性能和稳定性。经专业测试，形成钝化层后的半导体材料，其电学性能指标如载流子迁移率、击穿电压等均有明显提升。
宏观层面：大面积均匀清洗
对于大面积的材料表面清洗，Plasma等离子清洗机同样表现出色，能够实现均匀、彻底的清洗效果。在印刷电路板（PCB）制造中，板面尺寸较大，且对清洁度要求极高，板面上的油污、氧化层等污染物会影响焊盘与元器件之间的焊接可靠性。Plasma等离子清洗机可以在短时间内对大面积的PCB板面进行均匀清洗，确保板面上各个部位的污染物都被有效去除。通过实际生产中的质量检测，清洗后的PCB板面，焊接点的虚焊、漏焊等缺陷发生率大幅降低，焊接可靠性得到显著提高，保障了电子产品的稳定运行。
特殊材料处理：满足多样需求
不同行业使用的材料种类繁多，性质各异，对清洗效果也有着不同的要求。Plasma等离子清洗机具有强大的适应性，能够对多种特殊材料进行高效清洗并达到理想效果。在汽车制造行业，发动机活塞表面经过等离子清洗后，能提高其与润滑油的亲和力，减少磨损。通过对清洗前后的活塞表面进行摩擦系数测试，发现清洗后的活塞表面摩擦系数明显降低，有效延长了发动机的使用寿命。在医疗器械行业，对医疗器械表面进行等离子清洗后，可去除表面的微生物和有机物，降低感染风险。经微生物检测，清洗后的医疗器械表面微生物残留量符合严格的医疗安全标准，确保了产品的安全性和可靠性。
Plasma等离子清洗机在微观污染物清除、表面特性改善、大面积均匀清洗以及特殊材料处理等方面都能达到高标准，为半导体、电子、汽车制造、医疗器械等多个行业提供了优质的表面处理解决方案，有力推动了各行业的技术进步和产品质量提升。
