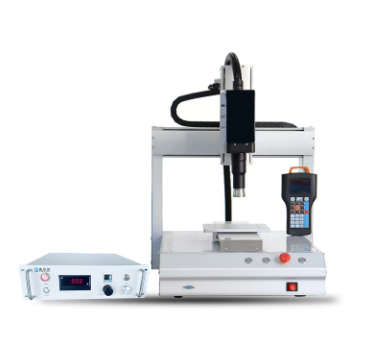

在等离子清洗过程中避免热损伤，需从工艺参数优化、设备控制、材料适配、实时监控四大方面入手，具体操作规范如下：
一、工艺参数优化
功率与时间协同控制
原则：功率与清洗时间成反比，需根据材料热敏感性平衡。
敏感材料(如塑料、薄膜)：
功率≤90W，时间≤5分钟。
示例：清洗聚酰亚胺(PI)薄膜时，采用80W功率+4分钟清洗，可避免表面变形。
耐热材料(如金属、陶瓷)：
功率可提升至150W，时间延长至8分钟，但需监控腔体温度。
气压动态调节
基础气压：50-100Pa(低压可减少离子碰撞能量，降低热效应)。
高负载工艺(如刻蚀)：可调整至150-200Pa，但需缩短单次清洗时间(如从5分钟减至3分钟)。
波动控制：使用电容式真空计实时监测，气压波动≤±5Pa。
气体选择与混合
冷却气体：氩气(Ar)因电离能低(15.76eV)，可减少热输入，建议流量50-100sccm。
活性气体：氧气(O₂)用于氧化去污，但需控制流量(20-50sccm)，避免过度氧化发热。
混合比例：O₂/Ar体积比建议1:3-1:5.通过质量流量控制器(MFC)精确控制。
二、设备控制策略
匹配网络调谐
操作：启动设备后，调节TUNE和LOAD旋钮，使反射功率(Pr)≤5%额定功率(如1000W设备Pr≤50W)。
目的：减少功率反射导致的腔体局部过热。
工具：使用功率计(如Bird 43)实时监测正向功率(Pf)和反射功率。
冷却系统强化
水冷参数：冷却水流量≥2L/min，温度控制在15-25℃。
风冷补充：对腔体外部加装风扇，加速空气流通，降低外壳温度(目标≤40℃)。
应急措施：若腔体温度超过60℃，立即暂停清洗，延长抽真空时间(从5分钟增至8分钟)辅助降温。
电极设计与维护
电极间距：标准间距5-10mm，间距过小易引发局部电弧放电(温度可达1000℃以上)。
表面处理：电极表面镀钛或铝，提高耐热性，每500小时检查并打磨氧化层。
接地检查：确保电极接地电阻≤0.1Ω，避免静电积累导致局部过热。
三、材料适配与预处理
材料分类管理
低熔点材料(如蜡、热塑性塑料)：清洗前需低温预处理(如-20℃冷冻30分钟)，降低热敏感性。
复合材料：对层间界面进行预清洗(如用酒精擦拭)，减少等离子清洗时的热应力集中。
金属材料：清洗前进行喷砂处理(粒度80-120目)，增加表面粗糙度，提升热传导效率。
夹具设计优化
导热夹具：使用铜或铝制夹具，夹具与工件接触面积≥80%，快速导出热量。
悬浮夹具：对热敏感小件(如芯片)，采用非接触式悬浮夹持，避免热传导。
分段清洗：对大型工件(如PCB板)，分区清洗(每次处理面积≤100cm²)，减少热积累。
四、实时监控与应急处理
温度监测系统
红外测温：在腔体内壁和工件表面安装红外传感器，实时显示温度(目标≤80℃)。
热电偶嵌入：对关键部位(如电极附近)嵌入K型热电偶，温度超过阈值(如85℃)自动触发停机。
数据记录：每秒记录温度数据，生成清洗过程温度曲线，分析热损伤风险点。
异常处理流程
反射功率突增(如从2%升至10%)：立即暂停清洗，检查气体管路是否堵塞或电极是否短路。
腔体异响：可能为局部放电，按下红色紧急按钮，关闭气体阀门，排出残留气体。
温度超限：若工件表面温度85℃，用压缩空气吹扫降温(气流速度≥2m/s)，同时缩短后续清洗时间20%。
故障案例库
案例1：清洗聚碳酸酯(PC)时，因功率设置过高(120W)导致表面起泡。
解决方案：降低功率至80W，增加清洗次数(从1次增至2次，每次3分钟)。
案例2：清洗铝合金时，因电极氧化导致局部过热。
解决方案：打磨电极表面，重新调谐匹配网络，使反射功率降至≤3%。
五、操作规范强化
标准化流程
步骤：开机→抽真空→调谐→设置参数→清洗(期间每分钟记录温度)→排气→关机。
禁忌：禁止在气压200Pa时启动射频电源，防止电弧击穿引发高温。
人员培训
内容：
参数设置原则(如功率-时间曲线与材料热容量的关系)。
异常现象识别(如反射功率突增、腔体异味)。
考核：通过模拟故障处理测试(如人为制造气体泄漏，要求30秒内定位问题并调整参数)。
示例：清洗0.5mm厚聚酰亚胺薄膜时，为避免热损伤，采取以下措施：
功率设置80W，时间4分钟，气压80Pa，O₂/Ar混合气体比例1:4.
使用铜制夹具固定薄膜，夹具与薄膜接触面积90%。
清洗过程中红外测温显示最高温度65℃，未触发停机。
清洗后接触角从92°降至28°，表面无变形，效果达标。
通过系统化的参数控制、设备优化、材料适配及实时监控，可有效避免等离子清洗过程中的热损伤，确保材料表面质量。
