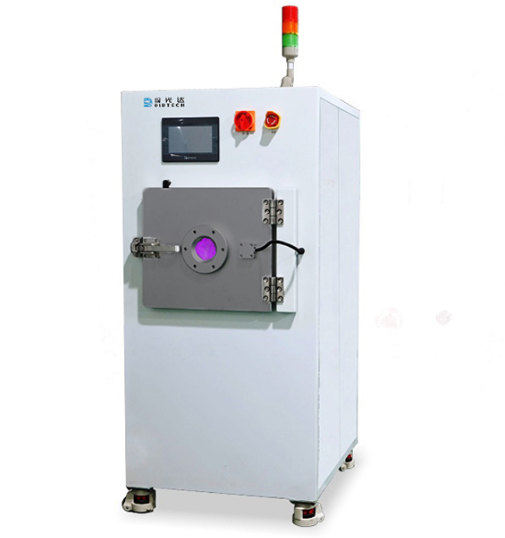

微波电源等离子清洗机是利用2.45GHz微波能量激发气体生成高密度等离子体的设备，其核心性能优势体现在等离子体密度、处理效率及材料兼容性上。以下从技术原理、性能参数、应用场景三个维度展开详细介绍：
一、技术原理与核心优势
微波激发机制
微波电源通过磁控管将电能转化为2.45GHz微波，在真空腔体内形成驻波场，使气体分子(如氩气、氧气)发生电离，生成等离子体。其优势包括：
高密度等离子体：微波激发的电子密度可达10¹⁵-10¹⁶/m³，是射频电源(13.56MHz)的10-100倍，能更高效地剥离材料表面污染物。
均匀性：驻波场分布使等离子体在腔体内均匀扩散，避免局部过热或处理不足。
低气压运行：通常在1-100Pa低压下工作，减少气体分子碰撞损耗，提升能量利用率。
二、核心性能参数
功率与频率
功率范围：通常为1-5kW，可根据材料厚度和污染程度调节。例如，处理0.5mm厚金属件时，3kW功率可实现5分钟内彻底清洁。
频率固定：2.45GHz为工业标准频率，兼容性高，避免频率波动导致的处理不稳定。
等离子体密度与温度
电子密度：10¹⁵-10¹⁶/m³，能高效破碎化学键(如碳氢化合物中的C-H键)。
离子温度：约1-5eV(11.600-58.000K)，但通过气压控制可降低对材料的热损伤。例如，在10Pa气压下，材料表面温度仅升至50-80℃。
气体控制
支持气体：氩气(Ar，物理轰击)、氧气(O₂，化学氧化)、四氟化碳(CF₄，刻蚀聚合物)等。
流量精度：±0.1sccm，确保混合气体比例稳定(如O₂₄=3:1用于聚酰亚胺刻蚀)。
腔体设计
材质：通常采用石英或陶瓷腔体，耐高温且对微波透明，减少能量损耗。
尺寸：工业级设备腔体容积可达1m³，适配大尺寸工件(如1.2m×1.2m玻璃基板)。
三、典型应用场景与案例
半导体行业
晶圆清洁：微波等离子体可彻底去除光刻胶残留，且不损伤下方硅层。例如，某12英寸晶圆厂采用微波设备后，良率从92%提升至97%。
刻蚀工艺：通过调节O₂/CF₄气体比例，实现聚酰亚胺薄膜的各向异性刻蚀，线宽控制精度达±5nm。
航空航天材料处理
钛合金表面活化：微波等离子体处理后，钛合金与环氧树脂的粘接强度提升3倍，通过NASA标准盐雾测试(96小时无腐蚀)。
陶瓷基复合材料清洁：去除制造过程中残留的SiC颗粒，表面粗糙度Ra从1.2μm降至0.3μm。
光学器件制造
激光晶体抛光：微波等离子体可去除晶体表面亚微米级损伤层，透光率提升2%(如Nd晶体)。
增透膜前处理：处理后玻璃基板与增透膜的附着力达5B级(百格测试无脱落)。
汽车零部件处理
发动机活塞环清洁：微波等离子体去除铸造残留的硅酸盐，摩擦系数降低至0.08(原0.12)，延长使用寿命。
车灯罩镀膜前处理：处理后PC材料与AR镀膜的接触角从85°降至15°，抗反射性能提升40%。
四、选型与使用注意事项
功率匹配
小型实验室设备(1kW)适合样品测试;工业级设备(3-5kW)需根据生产线节拍选择。例如，处理每分钟20片晶圆需3kW功率。
气压控制
低气压(1-10Pa)适合硬质材料;中气压(10-100Pa)可减少柔性材料变形。需配置自动气压调节阀。
安全防护
微波泄漏防护：腔体门需集成微波屏蔽网，泄漏功率密度需低于5mW/cm²(国标要求)。
防弧光设计：石英观察窗需加装偏振片，减少弧光对操作人员的伤害。
维护成本
磁控管寿命约2万小时，更换成本约1-2万元;石英腔体每5000小时需更换，成本约3-5万元。
微波电源等离子清洗机凭借其高密度等离子体、高效处理能力和材料兼容性，成为半导体、航空航天等高端制造领域的核心设备。选型时需重点关注功率、气压控制及安全防护配置，建议通过试样验证效果后再规模化采购。如需具体型号的技术参数或案例细节，可进一步提供应用场景需求!
