等离子去胶是什么

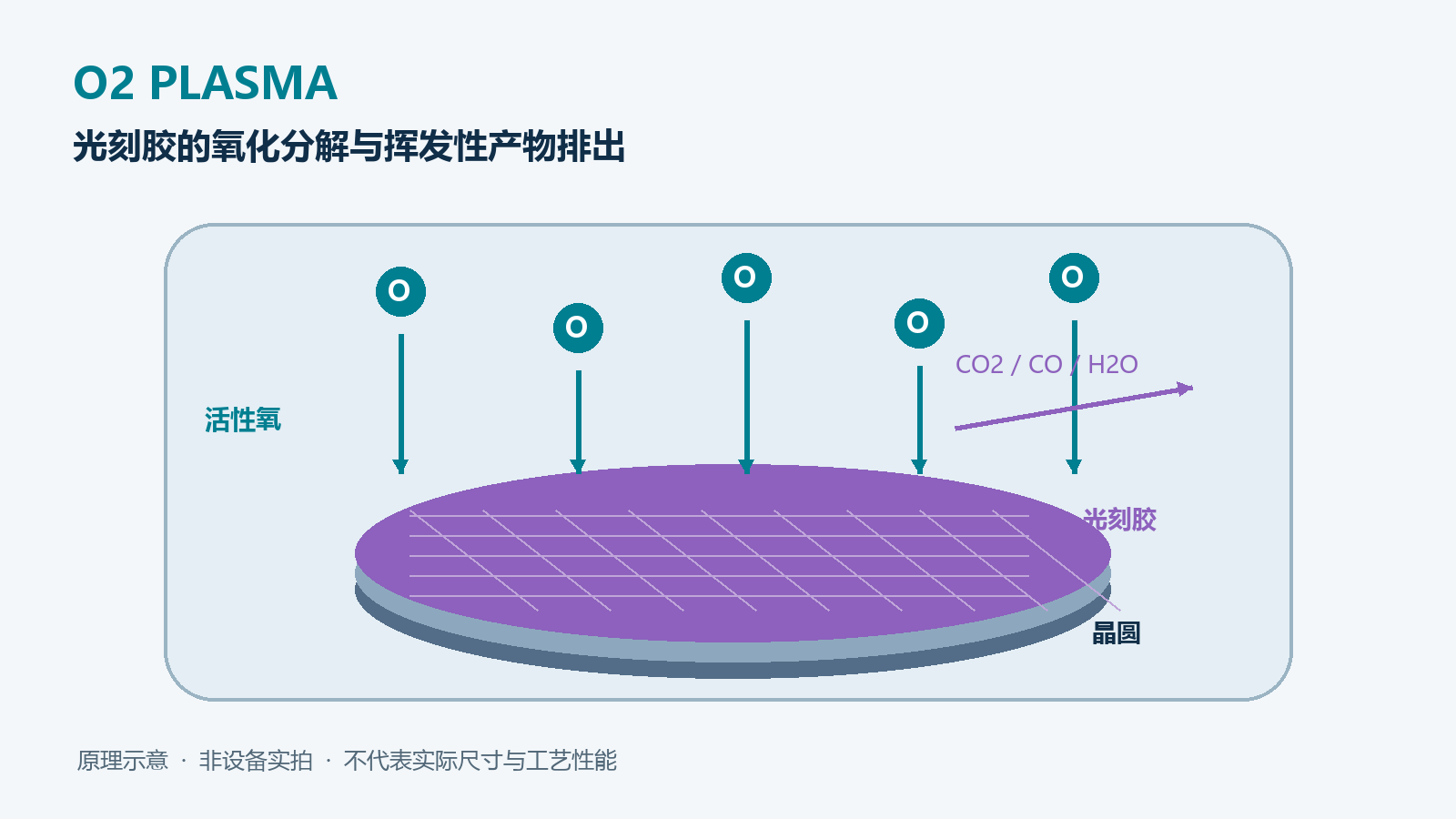

等离子去胶（Plasma Photoresist Stripping）是一种利用等离子体活性粒子去除光刻胶的干法工艺。常见的氧等离子体去胶使有机光刻胶发生氧化分解，生成 CO₂、CO 和水蒸气等挥发性产物，再由真空系统排出。它常用于图形转移完成后的去胶，也可用于显影后的薄层残胶清除。

光刻胶在曝光、显影之后承担临时掩膜作用。刻蚀或离子注入等工序结束后，如果胶层及残留未被清除，可能干扰后续沉积、接触形成或表面处理。因此，去胶的目标不仅是让表面“看起来干净”，还要满足后续工序对残留和材料完整性的要求。

去胶灰化与去残胶的区别

“去胶”描述去除光刻胶的任务；“灰化”（Plasma Ashing）通常指用等离子体分解有机胶层的过程，并不意味着晶圆上应留下灰状粉末。“去残胶”（Descum）通常位于显影之后，目的是清除开口底部的薄层残胶，同时保留主体胶图形；处理过量可能使线宽或胶厚改变。

O₂ Plasma 的反应机理

在低压放电中，电子获得电场能量并与氧分子碰撞，引发解离、激发和电离，形成氧原子等中性活性粒子及带电粒子。活性氧到达光刻胶表面后参与氧化反应，使有机聚合物逐步分解为较小、可挥发的分子。反应产物脱附并被持续抽走，胶层随之减薄。

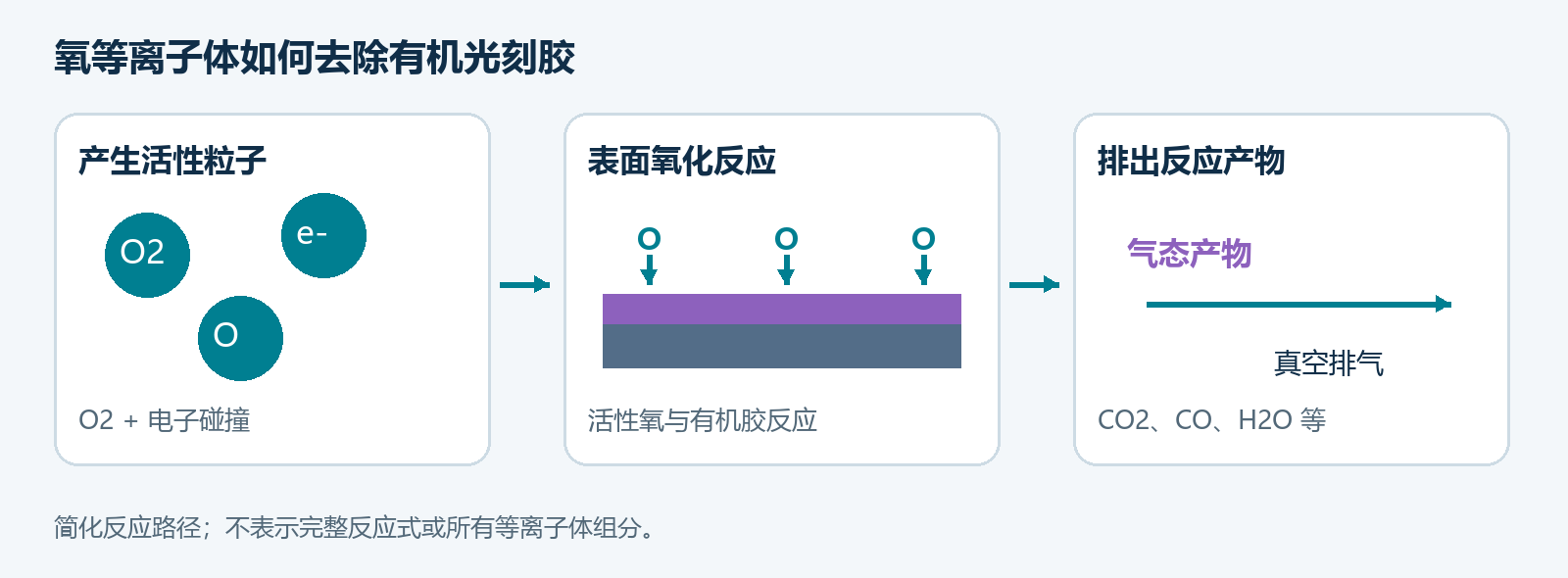

图 1 氧等离子体去胶的简化路径。实际产物与胶种、材料和工艺条件有关。

这里的关键是到达表面的活性粒子通量与反应条件。等离子体发光强弱不能直接代表去胶能力；离子轰击、紫外辐射和温升也可能同时作用于晶圆。

设备组成与工艺流程

典型低压等离子去胶设备包含真空腔体、等离子体源、供气、抽气、温控及控制系统。各部分共同决定活性粒子的生成、输运和表面反应条件。

组成	主要作用与关注点
腔体与载台	容纳晶圆或载具；装载位置、清洁状态及接触方式会影响处理一致性。
等离子体源与电源	RF 电源配合匹配网络向放电耦合能量；微波源也是可选路线。
供气与流量控制	气路、阀件与质量流量控制器（MFC）提供可重复的气体供应。
真空与压力控制	真空泵、压力计及控制阀维持工艺压力并排出反应产物。
温控与控制系统	控制加热或冷却，保存配方与过程记录；按配置提供报警、联锁或终点监测。

CCP（电容耦合）和 ICP（电感耦合）描述能量耦合方式；直接式和远程式描述放电区与样品的位置关系，这两组概念不能简单画等号。远程或下游式将放电与样品处理区域分开，可降低直接离子轰击，但仍需检查材料的氧化和热敏感性。

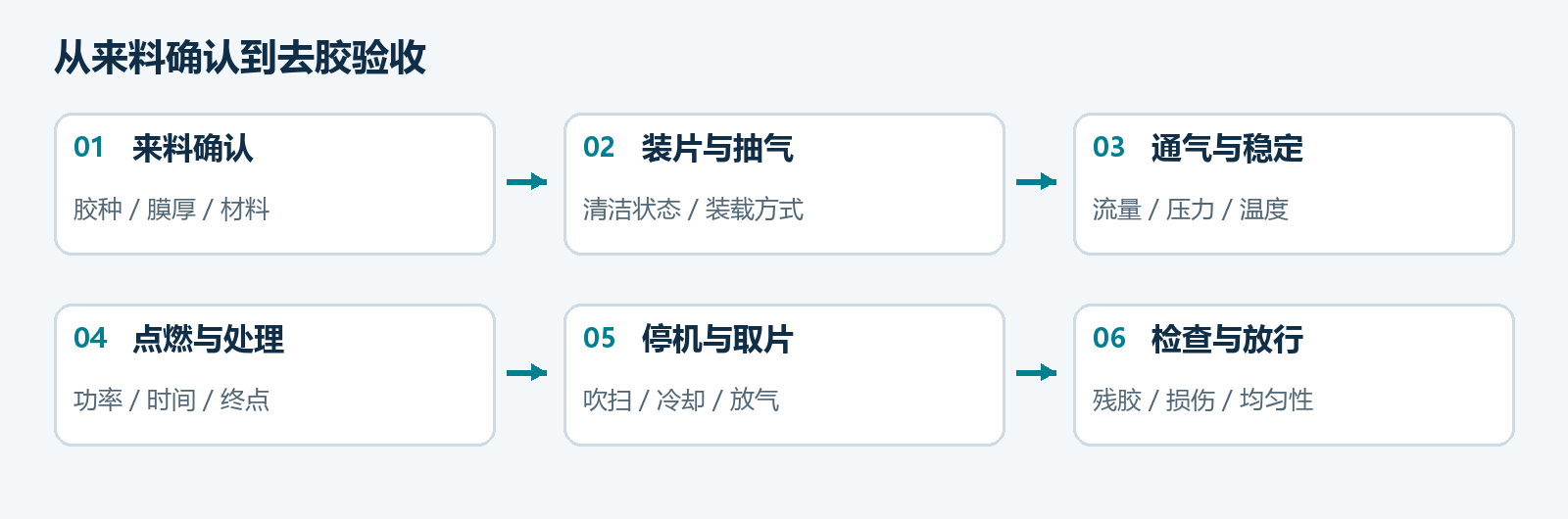

图 2 典型去胶流程。正式加工应采用经样片验证的配方与验收方法。

来料确认应记录胶种、初始膜厚、烘烤与前道加工历史、暴露材料以及允许温度。处理结束后，可根据对象采用膜厚测量、显微观察、表面分析或电性测试确认结果；单凭时间到点或肉眼观察，不能覆盖所有残留与损伤问题。

关键工艺参数如何影响去胶

等离子去胶没有可以直接套用到所有设备的通用配方。相同设定功率，在不同腔体、源结构、装载量和温控条件下，可能得到不同结果。调试时应同时记录去胶速率、片内与片间一致性、残留和底层材料变化。

参数	影响方向	调试与验收关注点
RF 功率	影响放电及活性粒子产生；改变功率也可能改变热负荷和离子作用。	区分源功率与偏置功率；不是功率越高越好。
O₂ 流量	影响反应物供应及气体在腔体中的停留和输运。	与压力、抽速一起调整；增加流量不保证速率持续增加。
腔体压力	改变碰撞、活性粒子损失、输运及放电状态。	观察稳定性和空间分布；不能仅用“越低越好”判断。
晶圆温度	影响表面反应、产物脱附和材料热响应。	载台设定值不等于晶圆实际温度；检查累积温升。
处理时间	决定反应持续时间与过处理程度。	用残留检测确定终点和必要裕量，同时控制底层暴露。
装载量与位置	改变反应物消耗、遮挡和热接触条件。	比较空载、满载及不同位置，不能只凭单片结果推断批量。

先定义合格再寻找参数窗口

整层去胶应明确是否允许检出残胶、底层膜损失及表面氧化；Descum 还应限定主体胶厚和图形尺寸的变化。样片可按胶种、膜厚和前道工艺分组，在材料允许的范围内做受控试验，并保留未处理样片作为对照。

若记录去胶速率，应同时写明初始膜厚、测量方式、处理时间、装载条件及是否已接近去胶终点。若给出均匀性，应写明测点与计算方法。缺少这些条件的单个数字，不适合作为采购或工艺转移依据。

终点检测可作为过程控制手段，但信号与实际去净之间的关系需要校准。即使胶层已经消失，也应按要求检查颗粒、无机残留及电性变化。

与湿法去胶的区别及典型应用

湿法去胶依靠溶剂或化学药液使光刻胶溶解、溶胀或分解；等离子去胶主要依靠活性粒子与胶层反应。选择方法时，应先确认胶种及其加工历史，再核对暴露材料的兼容性。

比较项	等离子去胶	湿法去胶
处理介质	工艺气体与等离子体，常在真空环境中进行。	溶剂或化学药液，通常配合漂洗与干燥。
常见适用任务	有机胶层灰化、薄层残胶清除。	可被相应药液有效溶解或分解的胶层去除。
材料影响	关注氧化、离子或辐射作用，以及热负荷。	关注腐蚀、溶胀、溶解选择性及漂洗残留。
复杂残留	含金属、硅或刻蚀副产物的残留可能需组合清洗。	药液需匹配残留成分；不能保证一种药液通用。
运维与消耗	涉及真空、电源、气体、腔体维护及尾气管理。	涉及药液寿命、槽体维护、漂洗干燥及废液管理。

两种方法可以组合使用，例如先去除主体胶层，再以兼容的后清洗处理残留。采用干法并不意味着整条流程完全不使用液体，也不能仅凭“无溶剂”判断整体成本或环境表现。

刻蚀后的晶圆去胶

图形转移完成后清除临时胶掩膜，是常见任务。需要区分剩余光刻胶与刻蚀过程中形成的聚合物或无机副产物，二者不一定能用同一工艺去除。

显影后的去残胶

对开口底部的薄层有机残留进行适量清除，为后续刻蚀或金属化准备表面。由于主体胶图形仍须保留，重点是残胶去除与图形保持之间的平衡。[2]

离子注入后及微电子器件加工

离子注入后的胶层可能形成难去除的硬化表层，需要专门验证。MEMS、化合物半导体和先进封装中的光刻胶去除，也应结合金属、介质和功能聚合物的实际堆叠评估。不能把普通有机污染清洗结果直接等同于厚胶或硬化胶的去除能力。

残胶原因与设备选型

出现残胶时，先判断残留“是什么、在哪里、何时发生”，再调整配方。只延长处理时间，可能掩盖均匀性问题，也可能让已经去净的区域继续受到处理。

观察到的问题	可能原因	建议核查
整片仍有胶层	处理量不足、胶层硬化，或实际放电与设定不符。	来料膜厚和加工历史；流量、压力、功率与温度记录。
中心与边缘差异明显	气流与活性粒子分布、热接触或装载差异。	多点膜厚、载具位置、片面温度及满载状态。
沟槽或局部结构残留	传质受限、遮挡或局部残留成分改变。	结构位置与残留分布；必要时做截面或成分分析。
主体胶去除后仍有薄膜或颗粒	无机组分、刻蚀副产物或腔体污染。	先确定成分，再评估后清洗；不要默认都是光刻胶。
去净后电性或表面异常	氧化、温升、带电效应或处理过量。	对照样片与电性；暴露材料兼容性及终点裕量。

以上为排查方向，不是仅凭外观即可确定的诊断。复杂形貌会影响活性粒子的输运，胶层成分与状态差异也会导致局部去除速度不同。[5]

选型时应把样品条件写清楚

向设备供应商说明晶圆尺寸、单片或批量需求、胶种与厚度、烘烤及注入历史、暴露材料、允许温度，以及需要整层去胶还是 Descum。只提供晶圆直径和期望节拍，通常不足以确定源结构和温控方案。

比较设备时，应考察实际装载下的均匀性、温控、颗粒与污染控制、配方记录、维护周期和验收方法。ICP、CCP、远程式或微波式各有应用条件，不能仅凭源名称判断去胶效果或材料损伤。

如果正在评估等离子去胶设备，可通过深圳深光达科技有限公司官网 dldplasma.com 提交样品条件与验收目标，进一步沟通设备配置和工艺验证安排。

常见问题 FAQ

等离子去胶和等离子清洗是一回事吗

两者使用的技术可能相近，但任务不同。去胶针对光刻胶层或残胶，通常需要验证膜厚去除与材料选择性；等离子清洗还可能针对微量污染物或表面活化，不能用接触角变化直接证明光刻胶已经去净。

氧等离子体会损伤晶圆吗

存在这种可能。需要评估暴露材料的氧化、离子轰击、辐射、带电效应和温升。远程式设计可降低直接离子轰击，但“远程”并不等于所有材料都无损；氧敏感材料仍需验证。

所有光刻胶都可以用纯氧去除吗

不能一概而论。胶种、交联程度、前道工艺和残留中的无机组分都会影响结果。对于氧敏感的材料堆叠或难去除残留，可能需要其他气体化学体系或组合工艺；是否采用应由材料兼容性与样片结果决定。

功率越高去胶就越快吗

不一定。有效去胶取决于活性粒子的产生与损失、到达表面的通量以及表面反应。功率增大还可能提高热负荷或离子作用，不能用功率大小单独推断去胶速率。

如何判断光刻胶已经去除干净

应按照应用定义验收标准。膜厚和显微检查可用于初步判断；更严格的界面洁净要求可能需要表面分析、电性或后道工艺结果验证。设备运行完成、表面颜色改变或亲水性增强，都不能独立证明无残留。

等离子去胶能替代所有湿法清洗吗

不能。去除主体有机胶与清除无机残留、颗粒是不同任务，且不同材料对氧等离子体和药液的耐受性不同。是否保留湿法步骤，应根据残留成分及后道要求决定。

为什么不直接给出功率流量和时间范围

这些数值必须与设备结构、胶种、胶厚、装载量和材料温度一起使用。脱离条件给出的范围容易造成误用。设备选型和试样阶段应通过受控试验形成适用于实际样品的工艺窗口。
