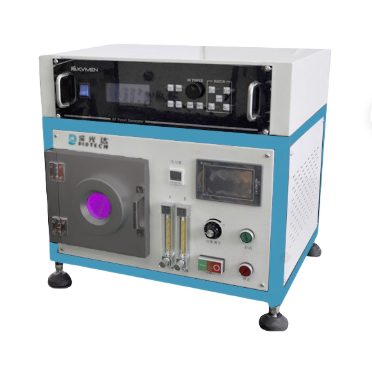

等离子清洗机在半导体制造中发挥着至关重要的作用，其具体应用主要体现在以下几个方面：
一、晶圆制造前期处理
在半导体制造的最开始阶段，晶圆表面可能会吸附各种微小的颗粒、有机物、无机物以及金属离子等污染物。这些污染物如果不清除，会影响后续工艺的进行和芯片的质量。等离子清洗机能够利用等离子体的高活性，有效地去除晶圆表面的这些杂质，为后续的工艺提供一个洁净的表面基础，从而提高芯片制造的良率和性能。例如，通过等离子体中的离子轰击晶圆表面，可以使污染物分解并挥发，达到清洁的效果。
二、光刻过程
光刻是半导体制造中非常关键的一步，用于在晶圆表面形成电路图案。在光刻过程中，等离子清洗机的应用主要体现在两个方面：
光刻胶去除：光刻过程完成后，需要去除光刻胶。传统的化学溶剂清洗方法可能存在去除不彻底、对晶圆表面有损伤等问题。而等离子清洗机可以通过产生的等离子体与光刻胶发生反应，使光刻胶分解并脱落，不仅去除效果好，而且对晶圆表面没有损伤。并且等离子体的各向异性刻蚀特性可以确保光刻胶的去除更加精准，不会影响到已经形成的电路图案。
掩膜板清洗：掩膜板在光刻过程中用于定义电路图案，其表面的洁净度和精度对光刻的质量至关重要。掩膜板表面可能会吸附灰尘、有机物等污染物，影响其透光性和图案的准确性。使用等离子清洗机可以去除掩膜板表面的污染物，保证其在光刻过程中的正常使用，从而提高光刻的精度和芯片的质量。
三、刻蚀过程
刻蚀是半导体制造中用于去除多余材料以形成电路图案的步骤。在刻蚀过程中，等离子清洗机的应用同样重要：
干法刻蚀前的预处理：在进行干法刻蚀之前，使用等离子清洗机对晶圆表面进行预处理，可以去除表面的氧化层和污染物，提高等离子体刻蚀的效果和精度。等离子体的轰击还可以使晶圆表面的材料变得更加疏松，有利于后续的刻蚀过程。
刻蚀后的清洗：刻蚀过程结束后，晶圆表面可能会残留一些刻蚀产物和污染物。这些残留物如果不清除，会影响芯片的性能和可靠性。等离子清洗机可以对刻蚀后的晶圆进行清洗，去除残留的刻蚀产物和污染物，保证芯片的质量。
四、薄膜沉积与去除杂质
在半导体制造中，薄膜沉积是一个重要的步骤。而等离子清洗机可以在薄膜沉积前后发挥关键作用：
薄膜沉积前的预处理：通过等离子清洗对基底表面进行预处理，能够提高薄膜与基底之间的附着力，使薄膜更加牢固地附着在基底上，减少薄膜脱落等问题的发生，从而提高器件的性能和可靠性。
去除薄膜中的杂质：在薄膜沉积过程中，可能会引入一些杂质，如氧气、氮气等。这些杂质会影响薄膜的质量和性能。等离子清洗机可以对沉积后的薄膜进行处理，去除其中的杂质，提高薄膜的纯度和质量。
五、芯片封装过程
在芯片封装过程中，等离子清洗机的应用同样广泛：
引线框架清洗：引线框架是芯片封装的重要组成部分，用于连接芯片和外部电路。引线框架表面的洁净度和粗糙度对芯片的封装质量和性能有很大影响。等离子清洗机可以去除引线框架表面的氧化物、油污等污染物，提高引线框架的表面活性，从而增强引线与芯片之间的连接强度和可靠性。
芯片表面活化：在芯片封装之前，需要对芯片表面进行活化处理，以提高封装材料与芯片表面的结合力。等离子清洗机可以通过产生的等离子体对芯片表面进行处理，使芯片表面的化学键断裂，形成新的活性基团，从而提高芯片表面的活性和润湿性，有利于封装材料的附着。
等离子清洗机在半导体制造中的应用非常广泛，从晶圆制造前期处理到光刻、刻蚀、薄膜沉积以及芯片封装等各个环节都需要用到。其独特的清洗和表面改性能力为半导体制造提供了高效、环保、可靠的解决方案。
